全控型逆變電路
正文
由具有自關斷能力的全控型器件組成的逆變電路。全控型器件具有自關斷能力,其通斷均可由控制極控制。全控型逆變電路具有以下3個特點。
①主電路簡化:由於器件具有自關斷能力,因而不再需要附加換流電路,這種換流電路對套用於非容性負載的半控型逆變電路是必不可少的,主電路比半控型電路簡單。
![全控型逆變電路](/img/8/aa4/nBnauM3X5QTNzYjM1ADNxgDM5ETMwADMwADMwADMwADMxAzL0EzL5QzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)

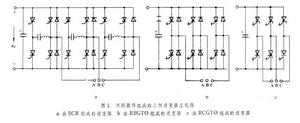

隨著大功率器件集成度的提高,由逆導型門極可關斷晶閘管(RCGTO)組成的電路(圖1c)顯然就最為簡單,因為RCGTO是將RBGTO及反並聯二極體D集成在一個心片的雙向開關。
由於主電路的簡化,逆變電路的可靠性提高,體積重量和成本都有所下降。
![全控型逆變電路](/img/0/d88/nBnauM3X5YzN3gjM1ADNxgDM5ETMwADMwADMwADMwADMxAzL0EzL5YzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)
③裝置容量較低:全控型器件的開關容量尚低於半控型,因而全控型逆變電路的容量在不同程度上低於半控型逆變電路(圖3),從而形成在不同場合不同要求下相互補充的局面。但從長遠看,隨著技術的發展,全控型器件的開關容量將逐步增大,從而逐步取代半控型逆變電路。
![全控型逆變電路](/img/c/bb6/nBnauM3XxUDN1kjM1ADNxgDM5ETMwADMwADMwADMwADMxAzL0EzLxUzLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
