用途
用於測定土的界限，含水量（液限和塑限），以劃分土類、計算天然稠度、塑性指數。
使用方法
1.將儀器放置平台上，調整底腳螺栓，使底座上平面及升降台上平面水平；
2..接通電源，檢查電磁吸鐵是否牢固吸住圓錐儀，斷電時圓錐儀是否自由，垂直下落；
3.調整光學系統，使成象清晰，調節零位線為零。
將裝好土樣的試杯放在升降座，使之上升，試杯隨之徐徐上升，土樣表面和圓錐儀錐尖剛好接觸，指示燈亮，停止轉動升降做，圓錐儀立刻自行下沉，如此時處於自動測量狀態，經5s延時，讀數指示燈亮，提示操作者讀取讀數窗上數據即錐入深度。
4.如處於手動測量狀態，當椎尖與土面接觸時，接觸指示燈兩，這是需按手動測量鈕，圓錐儀才自由落下，
延時5秒，讀數指示燈兩，讀取數據
操作規程
1、按規範規定製備土樣200g，分別按加水量不同製成三個土樣，放置18h。
2、將製備土樣充分攪拌均勻，分層裝入盛土杯，用力壓密，使空氣溢出，對於較乾的土樣應先充分搓揉，用調土刀反覆壓實，試杯裝滿後刮平。
3、接通電源，調平機身，打開開關，提上試錐。將裝好土樣的試杯放在升降座上，轉動升降旋鈕，試杯徐徐上升，土樣表面和錐尖剛好接觸，
指示燈亭，停止轉動旋鈕錐體立刻自行下沉，5秒時，自動停止下落，
讀數窗上或數碼管上顯示錐入深度。試驗完畢，按動復位按鈕，錐位復位，讀數顯示為零。
使用注意事項
3.1 每次試驗完畢後，應對試杯進行清洗並擦試乾淨，在錐頭上塗少許凡士林，以防 生鏽。
3.2 在使用過程中應防止錐頭受損。
3.3 儀器設備應定期進行檢定。
主要技術指標
錐體頂角：30°
圓錐儀質量：76g/100g
光學放大倍數：-13
電源：220V，50HZ
外形尺寸：300×164×285
淨重：5kg

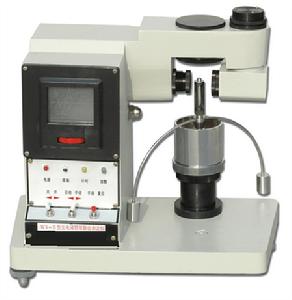

主要結構
主要結構由1）底腳 2）底座 3）升降座 4）螺桿 5）圓錐儀 6）光學系統 7）機架 8）讀數窗組成。
工作原理：
當裝好土樣的試杯防在升降座上，提上圓錐儀，旋轉 螺桿使升降座上升，土樣表面和錐尖剛好接觸時，指示
燈亮，錐體自行下沉。圓錐儀上有玻璃刻線，經光學放大系統投射到讀數窗屏上，即可讀出錐入深度。
調試方法
將儀器放置平台上，調整底腳螺栓，使底座上平面及升降台上平面水平；接通電源，檢查電磁吸鐵是否牢固
吸住圓錐儀，斷電時圓錐儀是否自由，垂直下落；調整光學系統，使成象清晰，調節零位線為零。
校驗方法
1、 用目測斷電後錐體下落情況。
2、 用天平測量錐體質量,準確至0.1g。
3、 用遊標卡尺測量錐底直徑和錐高后,計算出錐角夾角，準確至0.1°。
4、 用遊標卡尺測理錐角磨耗,準確至0.1mm。
校驗結果處理
全部項目均符合技術要求為合格。
校驗周期、記錄與證書
校驗周期為12個月。校驗記錄格式見下表，校驗證書格式見附錄Ⅰ。
