光纖輸入接口

SC到SC兩頭都是聯接到GBIC的。 卡接式圓形、SC 使用的光纖接口多為SC或ST型、SFP

什麼是光纖輸入接口

用於傳遞DVD視盤機輸出的數位訊號經過光電轉換器輸入功放。

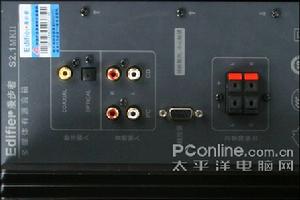

(圖)光纖輸入接口光纖輸入接口

如何連線

連線前,先將DVD視盤機光纖輸出口以及功率放大器光纖輸入口的保護塞拔出,再將光纖線兩端的保護帽拔出,就可進行DVD機與功率放大器的光纖連線。

注意:

抗干擾性能強、傳輸遠、信號損耗小,能完全還原影院效果。

常見光纖接口類型

光纖輸入接口
光纖輸入接口(圖)光纖輸入接口

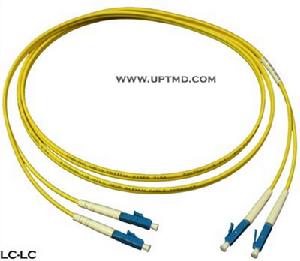

(圖)上面這個圖是LC到LC的,LC就是路由器常用的SFP,mini GBIC所插的線頭。Cisco比較新的設備基本上都是這種接口了。上面這個圖是LC到LC的,LC就是路由器常用的SFP,mini GBIC所插的線頭。Cisco比較新的設備基本上都是這種接口了。

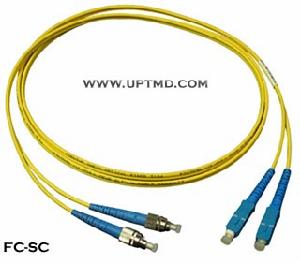

(圖)FC轉SC,FC一端插光纖布線架,SC一端就是catalyst交換機或其他設備上面的GBIC所插線纜FC轉SC,FC一端插光纖布線架,SC一端就是catalyst交換機或其他設備上面的GBIC所插線纜

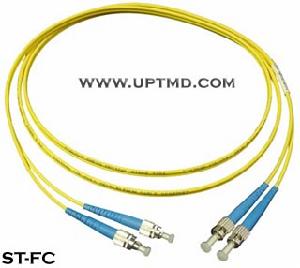

(圖)ST到FC,對於10Base-F連線來說,連線器通常是ST類型,另一端FC連的是光纖布線架ST到FC,對於10Base-F連線來說,連線器通常是ST類型,另一端FC連的是光纖布線架

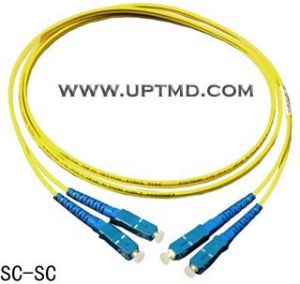

(圖)SC到SC兩頭都是聯接到GBIC的。SC到SC兩頭都是聯接到GBIC的。

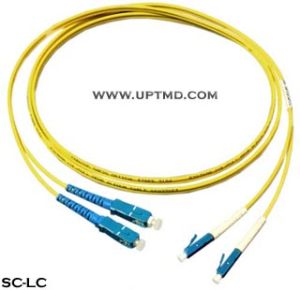

(圖)SC到LC,一頭聯接GBIC,另一頭聯接MINI-GBIC或SFP。SC到LC,一頭聯接GBIC,另一頭聯接MINI-GBIC或SFP。

FC 圓形帶螺紋、ST 卡接式圓形、SC 卡接式方形、LC 類似於SC,但體形小一半、PC 微球面研磨拋光、APC 呈8°角並做微球面研磨拋光、MRTJ 方型,一頭是雙纖收發一體(多為3com上用)、光纖模組:一般都支持熱插拔、GBIC 使用的光纖接口多為SC或ST型、SFP 小型封裝GBIC,使用光纖為LC型使用的光纖、單模:L,波長1310;單模長距LH,波長1310,1550、多模:SM,波長850、SX/LH表示可以使用單模或者多模光纖
在表示尾纖接頭的標註中,我們常能見到"FC/PC","SC/PC"等,其含義如下:
"/"前面部分表示尾纖的連線器型號;
"SC"接頭是標準方型接頭,採用工程塑膠,具有耐高溫,不容易氧化優點.
"LC"接頭與"sc"接頭形狀相似,較sc接頭小一些.
"FC"接頭是金屬接頭,一般在ODF側採用,金屬接頭的可插拔次數比塑膠要多."/"後面表明光纖接頭截面工藝,即研磨方式.
"pc"在電信運營商的設備中易用的最為廣泛,其接頭截面是平的,pc是最普遍的.
"apc"表示尾纖頭採用了帶傾角的端面,斜度一般看不出來,可以改善電視信號的質量,主要原因
