燈和燈系統的光生物安全性,標準,注意事項,檢測認證要求,IEC62471。


一、光生物安全性的提出

-過去對於光輻射對人體造成的傷害並沒有詳細的測量評估方法,傳統的測試手段是評估光波中所包含的紫外或不可見光的含量。故LED出現的時候,我們用評價雷射類產品相同的標準IEC/EN60825對其進行評估。
-現在LED產品不再被IEC/EN60825-1:2007所涵蓋,而要按IEC/EN62471進行風險評估。而IEC/EN60825僅適合於雷射產品。
-EN62471被CE低電壓指令(LVDdirective2006/95/EC)所涵蓋,同時也被人造光輻射指令(AORD2006/25)所涵蓋。

二、光生物安全性的標準概述:

-IEC/EN62471適用於所有的燈和燈系統,包括LEDs、白熾燈泡、螢光燈、氣體放電燈、電弧燈等其他燈和燈具。
-關於家用的非定向燈的能效要求的歐盟法規244/2009同時指定關於UV含量的測試需要按照IEC/EN62471執行(包含節能燈和白熾燈/鹵素燈)。
-自整流LED燈的CB認證必須包含IEC62471和IECTR62471-2執行光生物安全的測試。
-依據OSM/CTL決議,LED燈具必須按照IEC/EN62471進行。
-LED模組關於人眼保護的標籤,參考IEC/EN62471.

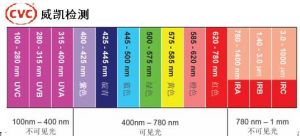

-適用範圍:所有燈和燈系統(非相干寬頻電光源、200-3000nm)
-LED照明產品不再被最新版IEC60825-1所涵蓋,需要按照IEC62471評估

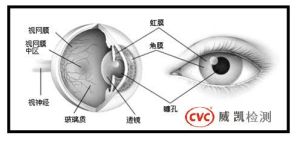

三、光學輻射的生物學效應

作用位置光譜範圍光譜作用峰
紅外線引起的白內障晶狀體700-3000nm900-1000nm之間
光致角膜炎角膜180-420nm270nm/288nm
光致視網膜炎視網膜400-700nm310nm
視網膜熱損傷視網膜/脈絡膜400-1400nm500nm
紫外線引起的白內障晶狀體290-400nm305nm
紫外線引起的紅斑皮膚180-420nm254nm/295nm

四、光生物安全特性關鍵術語 /物理量:

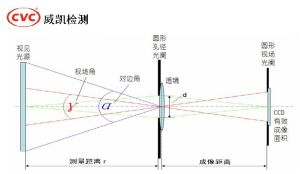

- 對邊角α(angularsubtence):視見光源對眼睛/測量點形成的張角
-視場γ(fieldofview):探測器(輻照度計/輻亮度計)所能“看到”(接收)的張角

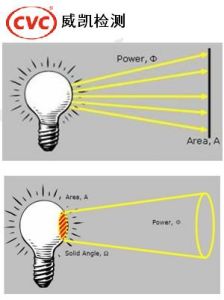

-輻照度:
-光譜輻照度:
-輻亮度:
-光譜輻亮度:


五、光生物安全特性的測量:

(一)瞳孔直徑的模擬

進入眼睛並被視網膜吸收的輻射通量(380-1400nm)正比於瞳孔面積,測試儀器需模擬不同情況下的瞳孔直徑
 L>10cd•m-2且t>0.25s:3mm瞳孔直徑
 L<10cd•m-2或t<0.25s:7mm瞳孔直徑

(二)測量視場的選定

由於眼球的運動,視場會隨時間而改變,應依據不同的曝輻時間選擇合適的測量視場
 t≤0.25s:0.0017rad
 0.25s<t≤10s:0.0017rad
 10s<t≤100s:0.011rad
 100s<t≤10000s:0.011rad
 t>10000s:0.1rad

(三)測試距離

 普通照明光源(GLS):①產生500lx照度的距離;②最小距離200mm
 其他類型光源:200mm

(四)光譜掃描步長

 小於400nm:建議以1nm為掃描步長
 大於400nm:建議以5nm為掃描步長

六、光生物安全性對輻射危害的界定

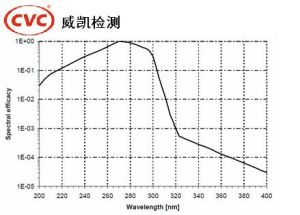

(一)皮膚和眼睛的光化學紫外危害

 限值與計算:
加權函式:見圖


(二)眼睛的近紫外危害

 限值與計算:(t≤1000s)
(t≥1000s)
 加權函式:無

(三)視網膜藍光危害

 限值與計算:
 加權函式:見圖

(四)視網膜藍光危害 小光源

 小光源:光源對邊角小於0.011rad
 限值與計算:
加權函式:見圖

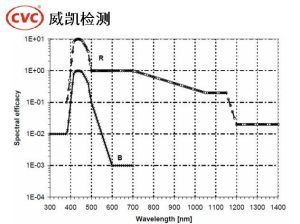

(五)視網膜熱危害

 限值與計算:
 加權函式:見圖


(六)視網膜熱危害——對微弱視覺刺激

 微弱視覺刺激:亮度小於10cd•m-2(0.011rad視場平均)
 限值與計算:
 加權函式:見圖

(七)眼睛的紅外輻射危害

 限值與計算:(t≤1000s)
(t>1000s)
 加權函式:無

(八)皮膚熱危害

 限值與計算:(t≤10s)
 加權函式:無

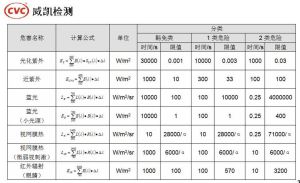

七、光生物安全性的危險分類(見圖)


八、危害類別 標籤信息解釋和控制措施指導

(一)IEC/TR62471-2:2009:過危害因數(EHV)

 定義:
其中,EHV——ExcessofopticalradiationHazardValues
HV——HazardValue
ELV——ExposureLimitValues
 套用:見圖


 指導意義:
①不改變配光系統的前提下,確定被照物最小安全距離
②不改變被照物距離的前提下,明確配光系統的最低改造程度

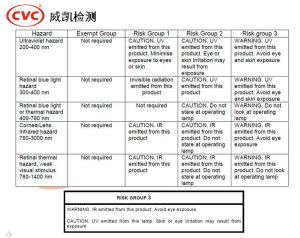

(二)IEC/TR62471-2:2009:危害類別標籤

如圖:

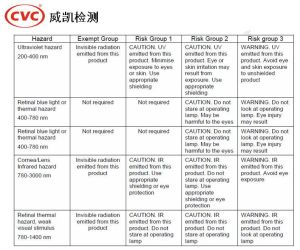

(三)IEC/TR62471-2:2009:

標籤信息解釋和控制措施指導(如圖):
