簡介

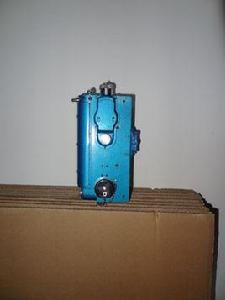

光瓦，即是光干涉式甲烷測定器，光學瓦檢儀，光學瓦檢儀。隨著技術的發展，有了更為先進的數字光瓦。
數字光瓦運用光干涉原理，如麥可遜光干涉原理，雅敏干涉原理，瑞利干涉，雙縫干涉等光干涉原理，得到氣體檢測干涉圖像，與現在高發展的軟硬體技術相結合。用圖像感測器對圖像信號接收並傳輸至中央微處理系統，處理後結果直接顯示於顯示屏或數碼管上。
用途
主要用於測量各種礦井的瓦斯，甲烷等可燃氣體濃度含量的測定。可用於礦山作業，礦山救護，隧道工程，岩層氣開採，化工、消防救護等。
工作原理
工作原理：由光源1發出的散射光經聚光鏡2聚焦的光束到達平面分光鏡3，其中一部分光束通過平面鏡反射，經氣室的空氣到達折光稜鏡6，折光稜鏡6將其折射回另一側的空氣室後回到平面分光鏡3並折射到後表面的反射膜上，通過反射膜反射到反射稜鏡8後經偏折進入望遠鏡系統。另一部分光束折射入平面鏡後，在其後表面反射膜反射，穿過氣室的甲烷經折光稜鏡反射又回經甲烷室到平面鏡，經平面鏡的反射後與上述部分光束一同進入反射稜鏡，經偏折進入望遠鏡系統。由於光程差的結果，在物鏡的焦平面上產生干涉條紋，通過目鏡既能觀察到干涉條紋。當甲烷室與空氣室都充滿相同的氣體時，干涉條紋位置不移動，但當甲烷抽進甲烷室，由於光束通過的介質發生改變，干涉條紋相對原位置移動一段距離。測量這個位移量，便可知甲烷在空氣中的含量。
1—光源，2—聚光鏡，3—平面分光鏡，4，5—氣室，6—折光稜鏡，7—膠合正透鏡，8—反射稜鏡，9—負透鏡，10—目鏡。
操作方法
使用前，檢查讀數手輪在零位置，在新鮮空氣中校零，抽氣完成後，通過目鏡讀取主要刻度值，調節手輪使目鏡中讀數條紋與刻度線重合，從手輪讀數盤上讀取小數部分，綜合相加得到完整讀數。
修理維護
數字光瓦的一般日常維護很簡單：
1. 定期清潔過濾海綿；
2. 定期檢定，保證測量結果準確。
注意事項
1．嚴謹在使用過程中拆機；
3．不能長期防止於潮濕環境；
4．不能長時間水淋，或者再液體中侵泡。
發展歷史
光瓦：機械光干涉式甲烷測定器（簡稱“機械式光瓦”），使用歷史可追溯到上世紀50年代，在使用過程中，受溫度、壓力、濕度等環境因素影響，儀器的零點和精度經常發生漂移。儀器還存在讀數不直觀，視覺誤差大，體積笨重，不能儲存和傳輸測量數據等缺點，嚴重製約了現代煤礦對瓦斯的安全檢測管理工作。
直到2000年後才逐漸有人提出將現代高速發展的電子技術與其結合起來研製出新一代光干涉甲烷測定器，即通常說的數字式光干涉甲烷測定器，簡稱數字光瓦，光機電的有效結合極大提高了儀器的操作性能。
先後出現了以中國煤炭科學研究院重慶分院研製的CJG10Z/CJG10D型數字光瓦採用數碼管顯示，其指標達到國家相關的使用標準，同時具備數據數據存儲，數據傳輸的功能；然而在後續的使用過程中發現其零點的穩定性能存在嚴重的不足，以至於不能代替機械式光瓦用於生產；
重慶一心儀器儀表有限公司研發的數字光瓦，具體前面數字光瓦的優點，同時克服了其缺點；採用2.4寸彩色液晶屏顯示，實現了直接人機互動操作，操作非常簡單，只需按照提示就能完成測量存儲 。
