光伏發電實訓系統簡介
光伏發電實訓系統的設計旨在為高校學生提供全新的實習及培訓方式，無需在大規模光伏發電站進行培訓，在實驗室內部即可完成光伏發電全流程的實習及培訓任務，大大提高了教學效率，節約了教學成本。
北京海瑞克科技發展有限公司創建於2007年，是由多名海外留學人員共同組建的高科技企業。 自公司成立以來，公司一直致力於新能源產品的開發和套用，目前已經在太陽能實驗室建設、光熱套用、光伏發電系統、風光互補發電系統和太陽能電池測試產品方面取得了重大進展。2009年，公司獲得北京市科委頒發的高新技術企業稱號；2010年，公司通過ISO9001:2008質量管理體系認證，為公司的發展提供了一個全新的平台。特別是在光伏發電產品測試產品場面，公司一直提倡為光伏發電提供整套的測試與檢測服務，為行業發展提供更新的動力。

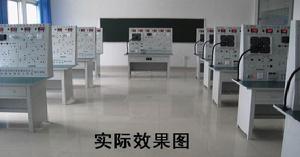

光伏發電實訓系統
技術指標
1、輸入電源：220V±10% 50HZ
2、設備尺寸：1550mm×800mm×1750mm
3、占地面積：2平米（單台）
4、設備整體重量：120Kg
5、工作環境：溫度-10℃～40℃
6、 相對濕度﹤85﹪（25℃）
7、設備包裝：木箱整體包裝
系統組成
太陽能電池板、離網逆變器、併網逆變器、太陽能控制器、蓄電池、直流負載、交流負載、數字式交直流電壓電流表、按鍵，開關模組、人造光源等
系統特點及功能
光伏發電實訓室1、系統功能配置完善，模組化設計，做工精細。2、實驗台實用價值強，所採用的太陽能電池板、智慧型控制器、蓄電池均與現場套用中一樣，可使學生深刻理解太陽能光伏發電的現場套用。
3、實驗台配備了發光效果（光譜）最接近太陽光的氙燈來模擬太陽光源，使得實訓項目隨時都可以進行，從而不需要受天氣變化的限制。
4、具備光伏型和家用型兩種控制方式。
5、帶有蓄電池電源存儲系統，可進行市電充電，形成混合供電系統。留有光伏組件升級連線埠，可外置較大功率的光伏組件。光伏組件可選擇室內放置和室外兩種模式。
6、太陽能電池組具體參數如下：
峰值功率：15W；最大功率電壓：18V；最大功率電流：0.84A；開路電壓：21.24V；短路電流：0.91A；安裝尺寸：420*350*25mm
7、太陽能控制器具體功能如下：
使用單片機和專用軟體，實現智慧型控制，自動識別24V系統。採用串聯式PWM
充電控制方式，使充電迴路的電壓損失較原二極體充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利於提高蓄電池壽命。 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
8、蓄電池：為鉛酸電池，具有如下特點：
自放電率低； 使用壽命長；深放電能力強；充電效率高；工作溫度範圍寬 。
9、離網逆變器：正弦波逆變器，具體功能參數如下：
純正弦波輸出(失真率<4%)
輸入輸出完全隔離設計
能快速並行啟動電容、電感負載
三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
負載控制風扇冷卻
過壓/欠壓/短路/過載/超溫保護
10、負載：
負載包括：LED燈，節能燈等，可提供多種套用負載實驗：感性、阻性、功能性套用實驗（手機等智慧型設備）。
11、併網逆變器：
模擬併網系統的實驗項目，實現DC－AC變換，輸出電壓：220VAC；輸入電壓：DC12V，數據讀取功能。
12、聯網功能（微機另配）：
配備通訊適配器，與計算機進行連線，顯示光伏發電系統的充電電流，負載電流，蓄電池電壓等技術參數，完成實驗時數據的讀取，可監測太陽能發電系統的運轉情況等。
實驗項目
實驗一：太陽能電池發電原理實驗
實驗二：太陽能光伏板能量轉換實驗
實驗三：環境對光伏轉換影響實驗
實驗四：太陽能電池光伏系統直接負載特性實驗
實驗五：太陽能控制器工作原理實驗
實驗六：接反保護實驗
實驗七：太陽能控制器對蓄電池的過充保護實驗
實驗八：太陽能控制器對蓄電池的過放保護實驗
實驗九：夜間防反充實驗
實驗十：離網逆變器工作原理實驗
實驗十一：併網型逆變器工作原理實驗
實驗十二：光伏併網實驗
