簡介
偏心異徑管除使用鋼管為原料生產異徑管外,對部分規格的異徑管還可用鋼板採用衝壓成形工藝進行生產.拉伸所使用的沖模形狀參照異徑管內表面尺寸設計,用沖模將下料後的鋼板衝壓拉伸成形.

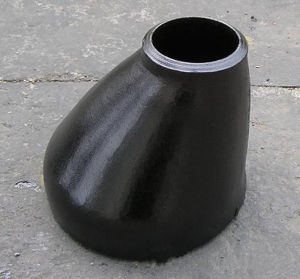

偏心異徑管
同心大小頭
不鏽鋼偏心異徑管結構特點
偏心異徑管表示方法是大頭直徑乘以小頭直徑乘以厚度。
偏心異徑管標準:國標美標英標以及各種非標高壓衝壓.
偏心異徑管的縮徑成形工藝是將與異徑管大端直徑相等的管坯放入成形模中,通過沿管坯軸向方向的壓制,使金屬沿模腔運動並收縮成形.根據異徑管變徑的大小,分為一次壓製成形或多次壓製成形.
偏心異徑管特點是強度顯著高於相同碳量的碳素鋼,具有較好的韌性和塑性以及良好的焊接性和耐腐蝕性等.
結構特點
異徑管的圓度不應大於相應端外徑的1%，且允許偏差為±3mm。異徑管的材質執行SY/T5037、GB/T9711、GB/T8163、美標ASTM A106/A53 GRB，API 5L、APT5CT、ASTM A105、ASTM A234、ASTM A106、DIN德國標準及客戶要求標準
異徑管（大小頭）是用於管道變徑處的一種管件。通常採用的成形工藝為縮徑壓制、擴徑壓制或縮徑加擴徑壓制，對某些規格的異徑管也可採用衝壓成形。
a. 縮徑/擴徑成形
異徑管的縮徑成形工藝是將與異徑管大端直徑相等的管坯放入成形模中，通過沿管坯軸向方向的壓制，使金屬沿模腔運動並收縮成形。根據異徑管變徑的大小，分為一次壓製成形或多次壓製成形。下圖為同心異徑管的縮徑成形示意圖。
擴徑成形是採用小於異徑管大端直徑的管坯，用內沖模沿管坯內徑擴徑成形。擴徑工藝主要解決變徑偏大的異徑管不易通過縮徑成形的情況，有時根據材料和產品成形需要，將擴徑與縮徑的方法合併使用。
在縮徑或擴徑變形壓制過程中，根據不同材料和變徑情況，確定採用冷壓或熱壓。通常情況下，儘量採用冷壓，但對多次變徑而引起嚴重的加工硬化的情況、壁厚偏厚的情況或合金鋼的材料宜採用熱壓。
b. 衝壓成形
除使用鋼管為原料生產異徑管外，對部分規格的異徑管還可用鋼板採用衝壓成形工藝進行生產。拉伸所使用的沖模形狀參照異徑管內表面尺寸設計，用沖模將下料後的鋼板衝壓拉伸成形。
分類
1.以材質劃分：
碳鋼: ASTM/ASME A234 WPB、WPC
合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV
不鏽鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
低溫鋼:ASTM/ASME A402 WPL3-WPL 6
高性能鋼: ASTM/ASME A860 WPHY 42-46-52-60-65-70
鑄鋼，合金鋼，不鏽鋼，銅，鋁合金，塑膠，氬硌瀝，PVC，PPR、RFPP(增強聚丙烯)等。
2.以製作方法劃分可分為推制、壓制、鍛制、鑄造等。
3.以製造標準劃分可分為國標、電標、船標、化標、水標、美標 、德標、日標、俄標等。
標準體系
國際上管法蘭標準主要有兩個體系，即以德國DIN（包括原蘇聯）為代表的歐洲管法蘭體系和以美國ANSI管法蘭為代表的美洲管法蘭體系。除此之外，還有日本JIS管法蘭，但在石油化工裝置中一般僅用於公用工程，而且在國際上影響較小。現將各國管法蘭簡介於下：
1，以德國及原蘇聯為代表的歐洲體系管法蘭
2，美洲體系管法蘭標準，以ANSI B16.5和ANSI B 16.47為代表
3，英國和法國管法蘭標準，兩國各有兩套管法蘭標準。
綜上所述，國際上通用的管法蘭標準可概括為兩個不同的，且不能互換的管法蘭體系：一個以德國為代表的歐洲管法蘭體系；另一個是以美國為代表的美洲管法蘭體系。
IOS7005-1是國際標準化組織於1992年頒布的一項標準，該標準實際上是把美國和德國兩套系列的管法蘭合併而成的管法蘭標準。
