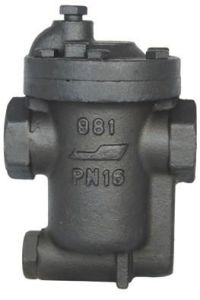

倒吊桶式蒸汽疏水閥

倒吊桶式蒸汽疏水閥利用冷凝水和蒸汽的密度差的工作原理使其循環工作，間斷排水。使用起來非常便捷。並且倒吊桶式蒸汽疏水閥國內主要的生產廠家有上海權工閥門設備有限公司，該公司產品的技術比較成熟和先進有著比較明顯的價格和質量優勢。

簡介

倒吊桶式蒸汽疏水閥國內主要的生產廠家有上海權工閥門設備有限公司，該公司產品的技術比較成熟和先進有著比較明顯的價格和質量優勢。

一 、 產品結構特點

內腔所有運動部件均為不鏽鋼，耐磨損，耐腐蝕。
.由於蒸汽不能到達被水封的閥座孔，所以無蒸汽損失，高效節能。
.浮桶倒置，不會被破壞壓扁，不怕水擊，壽命長。
.倒置桶頂部設有排氣孔。連續排空氣性能好，不會形成冷滯後和氣堵。
.不受背壓的影響，在高的背壓下能很好地工作。
.工作可靠，只有兩個運動部件 ( 槓桿 ― 和倒置桶 ) ，故不會產生卡阻。
.閥座與閥瓣在閥的頂部，閥瓣在開關中可以使污物通過，有良好的自我清洗性 能 , 無污物困擾。

二、 工作原理

倒吊桶式蒸汽疏水閥它是利用冷凝水和蒸汽的密度差的工作原理，內部結構是由槓桿系統連線倒吊桶，克服蒸汽壓力開關倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，倒吊桶開口向下。裝置剛起動時，管道內出現空氣和低溫冷凝水，此時疏水閥是全開放，空氣和低溫冷凝水迅速排出，裝置很快提升溫度。當蒸汽進入倒吊桶內，倒吊桶產生向上浮力，倒吊桶連線槓桿帶動閥心關閉閥門。倒吊桶上開有一小孔，能自動排空氣，當一部份蒸汽從小孔排出，另一部份蒸汽產生凝結水，倒吊桶失去浮力向下沉，倒吊桶連線槓桿帶動閥心開啟閥門。當蒸汽再進入倒吊桶內，閥門再關閉，循環工作，間斷排水。

三、排水能量表 (Kg/h)

型號	880	881 881F 81	882 882F 82	883 883F 83	884 884F 84	815 815F 85	816 816F
	0.5	240	420	800	1520	2500	3960	7190
1	280	470	930	1750	2950	4500	8600
2	230	460	930	1800	3020	4500	8150
4	280	410	920	2000	3050	4400	8800
6	280	380	800	1560	2600	4600	8000
8	310	420	900	1750	2950	4900	8850
10	260	365	660	1550	2550	4500	8450
12	200	380	720	1730	2880	4850	9000
15	230	335	560	1500	2500	3000	8400
17	250	350	600	1550	2600	3200	8650
21	--	240	860	1200	2200	3400	7200
25		250	900	1300	2400	2900	7800

四、結構與尺寸

880-815型、側進側出、附過濾網、 外部尺寸圖（mm）

	型號	通 徑	A	B	C	D	最大壓力 kg/cm 2
880	1/2 ’’ 3/4 ’’	96	76	70	128	25
881	1/2 ’’ 3/4 ’’ 1 ’’	96	76	100	128	41
882	3/4 ’’ 1 ’’	145	94	137	170	25
883	1 ’’ 1 1/4’’	180	120	193	202	25
884	1 1/4’ 1 1/2’’	203	150	212	232	25
815	1 1/2’’ 2 ’’	220	148	248	250	25

881F-886F型、法蘭、附過濾網、外部尺寸圖（mm）

	型號	通 徑	A	B	C	D	最大壓力 kg/cm 2
881F	15. 20 .25	96	76	100	170	25
882F	20 .25	145	94	137	210	41
883F	25 .32	180	121	193	270	25
884F	32 .40	203	150	212	320	25
815F	40 .50	220	148	248	320	25
816F	65 .80	265	489	310	400	25

81-86型下進上出式外部尺寸圖(mm)

	型號	通 徑	A	B	最大壓力 kg/cm 2
81	1/2 ’’	108	162	25
82	3/4 ’’ 1	133	203	25
83	1 ’’	162	273	25
84	1 1/4’’	184	314	25
85	1 1/2’’	216	380	25
86	2 ’’	260	432	25
