保坍劑是能夠保持混凝土坍落度不快速損失的外加劑，保坍劑實質上是緩凝劑，延緩水泥水化凝結，達到保持坍落度的作用。
緩凝劑是一種調節稠化時間的化學外加劑。它能減緩水泥的水化速度，延長水泥漿由塑態到固態所需的時間，而對水泥石的後期強度無不利影響。
1.緩凝劑分類
目前常用的緩凝劑主要有三類：鹼性磷酸鹽、有機酸及其可溶鹽、以及蛋白質類等。
1.1有機酸類緩凝劑
主要有檸檬酸、檸檬酸鈉、酒石酸、酒石酸鉀、丙烯酸及丙烯酸鈉等，其緩凝效果按陽離子的類型排列順序為 H+＞K+＞Ca2+，其中研究最多、效果最好的屬於檸檬酸，檸檬酸及其鹽在摻量很小(0.1~0.3%)時即可達到較強的緩凝效果。
酒石酸(筒寫BK)在摻量為0.3~0.4%與降失水劑及其他外加劑，如磺化單寧、六偏磷酸等複合使用，即能使95℃中深井水泥在150℃~189℃下，有較長的稠化時間。酒石酸及其鹽類與硼酸和硼酸鹽等複合使用，可以在250℃~280℃下使用，對油井水泥有可靠的緩凝效果。
作用機理：則是一方面有機酸鈣沉澱於半水石膏粒子表面，另一方面是有機酸與 Ca2+離子形成環狀螯和物，阻礙半水石膏顆粒的進一步溶解與水化，從而達到緩凝作用。
1.2磷酸鹽類緩凝劑
主要有六偏磷酸鈉、多聚磷酸鈉等。
1.2.1作用機理
磷酸鹽類緩凝劑是在半水石膏粒子表面形成不溶性鈣鹽沉澱薄膜，阻礙半水石膏的進一步溶解，從而降低液相過飽和度，使凝結硬化受阻。
1.3 蛋白質類緩凝劑
包括骨膠、腖等。
1.3.1 作用機理
在於吸附於二水石膏顆粒表面，阻止胚芽的形成，或者是形成了保護性膠體阻礙半水石膏的水化。
2.緩凝劑HEDP
HEDP（羥基乙叉二膦酸）為油井水泥的高效緩凝劑。加入量對水泥漿的性能影響很大，需要嚴格控制。
2.1 HEDP和木質素鐵絡鹽緩凝效果對比
木質素鐵絡鹽（FCLS）：加入量為0.5%，稠化時間短，靜態下緩凝效果好，動態下稠度大，不易泵送。HEDP：0.05%，初始稠度低，流動性好。流動指數隨加入量的增加，先增大後平穩。FCLS也有同樣趨勢，但是沒有HEDP變化大。
（圖1. 水泥漿的流動指數與緩凝劑的加入量關係）
摻加HEDP的水泥漿隨溫度升高一直能保持低稠度，而摻加FELS的水泥漿在溫度超過50℃時，稠度迅速增大。由於井深每增加100米，井底溫度一般升高為2~3℃。因此，中深井底的溫度都較高。摻加HEDP的水泥漿在環形空間運行中可一直保持良好的流動性。而FELS可使水泥漿稠度很快變大，以致於難以泵送。

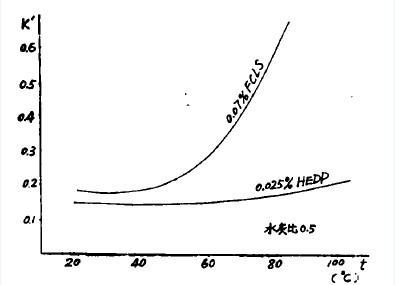

（圖2.摻入緩凝劑的水泥漿稠度與溫度的關係）
2.2 HEDP的作用原理
水泥吸附HEDP之後，表面電荷很低，電位不足使水泥顆粒彼此遠離。HEDP在水中先離解，以各種價態的陰離子形式存在。這些離子被吸附到水泥顆粒表面上就地與Ca+離子結合，成難溶性鈣的磷酸鹽的，並生成薄膜覆蓋在水泥顆粒表面，形成了包裹層，這就延緩甚至阻止了水泥顆粒的水化反應口。或被吸附在水化水泥的晶核上，延緩了晶核生長，從而延緩了水泥的初期水化反應。
3. 常見保坍劑配方
3.1 保坍劑參考配方
成分 | 含量 | 成分說明 |
HEDP | 25-30% | / |
丙烯酸 | 1-3% | / |
水 | 75-80% | / |
3.2 緩凝劑的參考配方
成分 | 含量 | 成分說明 |
富馬酸 | 5-10% | / |
檸檬酸 | 5-10% | / |
檸檬酸鈉 | 5-10% | / |
丙烯酸-磷醯基共聚物 | 1-3% | / |
磷酸鹽 | 1-3% | / |
水泥 | 餘量 | / |
