俄羅斯鯊魚級核潛艇

俄羅斯鯊魚級核潛艇

鯊魚級核潛艇,又稱阿庫拉級核潛艇,是前蘇聯海軍繼“O”級核潛艇之後建造的第四代攻擊核潛艇,也是目前(2013年)俄羅斯海軍的主力攻擊型核潛艇。主要用於消滅敵方潛艇和水面艦隻,協同水面艦艇編隊作戰等。

研製背景與計畫

型號的產生

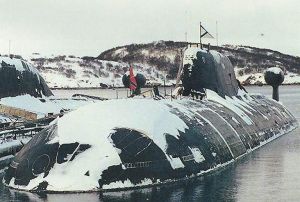

俄羅斯鯊魚級核潛艇俄羅斯鯊魚級核潛艇
1971年,美國正式批准“三叉戟”(trident)核潛艇發展計畫。這種遠程彈道飛彈核潛艇對前蘇聯構成了巨大的威脅。為了對付這種巨型核潛艇,前蘇聯在“維克托”-Ⅲ(victor-Ⅲ)級攻擊型核潛艇的基礎上,從1970年代初開始發展“鯊魚”(Akula)級攻擊型核潛艇。

前蘇聯於1972年批准了該級艇的戰術技術任務書,開展設計研究工作,與其同期開展研究工作的還有“塞拉”(sierra)級、“麥克”(mike)級攻擊型核潛艇。這三級核潛艇於1980年代初期同時投入使用,顯示了前蘇聯“潛艇海軍”的強大實力。

研製計畫

計畫概況

“鯊魚”級核潛艇的發展目標是提高攻擊力,降低噪聲,提高生命力和總體遠洋作戰能力。其發展過程分為兩個步驟,即Ⅰ型艇和Ⅱ型艇。

Ⅰ型艇共建造了11艘,但在共青城造船廠建造的第10艘艇在船台上被拆除,故只有10艘艇服役。

1990年代開始進行Ⅰ型艇的改進型設計,主要是改善艇的線型,艇體加長了7m,耐壓殼體也有所加長,改善了艇的聲學性能,降低了噪聲,提高了探測能力。

研製時間表

1970年,開始研討“鯊魚”級核潛艇;

1972年,批准該級艇戰術技術任務書;

1976年7月,海軍和造船工業部簽署技術設計協定;

1981年,Ⅰ型艇首制艇開工建造;

1984年7月,Ⅰ型艇首制艇下水;

1986年9月,Ⅰ型艇首制艇服役;

1993年,Ⅰ型艇第10艘艇拆除;

1995年,Ⅱ型艇首制艇(第11艘艇)服役;

1999年,Ⅱ型艇第3艘艇開工建造。

研製單位

該級艇由天青石中央設計局研究設計,由共青城造船廠(komsomolskshipyard)建成6艘;由北德文斯克造船廠(severodvinskshipyard)建成5艘,在建2艘(2010年)。

研製經費

1996年,西方估計單艇造價20億美元。

使命任務

該級艇為俄羅斯最新發展的一級多功能實用型攻擊型核潛艇,首要任務是反潛,同時也能承擔反艦、護航、偵察、蒐集情報、布雷、破交和發射遠程巡航飛彈對陸上目標進行攻擊的任務,也具有防空能力。

服役狀況

該級艇Ⅰ型艇於1986.9-1995.7已服役8艘,Ⅱ型艇已服役2艘,在建1艘(2010年)。

總體性能與裝備

基本性能

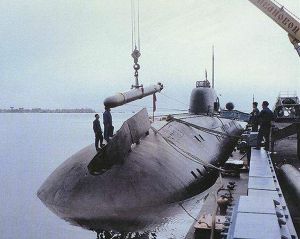

俄羅斯鯊魚級核潛艇俄羅斯鯊魚級核潛艇
排水量:水面/水下(t):7500/9500

主尺度:長×寬×吃水(m):110×14×10.4

軸功率mw(hp):36.75(50000)

航速:水面/水下(kn):20/36

續航力(nmile):300000

下潛深度(m):600

艇員編制(名):85(軍官31)

動力裝置:1台vm5型壓水堆,2台gt3a型蒸汽輪機,2台應急推進電機,單軸,7葉螺鏇槳

魚雷發射管:4具533mm,4具650mm,6具533mm外部發射管。

飛彈:ss-n-21遠程巡航飛彈,sa-n-5/8防空飛彈,ss-n-15和ss-n-16反潛飛彈

魚雷:53型、65型魚雷

水雷:50枚自航式沉底水雷、反潛水雷。

武器裝載量:46枚。

聲吶:“鯊魚鰓”型主/被動中低頻搜尋和攻擊用艇殼聲吶;“鼠鳴”型主動高頻攻擊用艇殼聲吶;“散射”-3型被動甚低頻拖曳線列陣聲吶。

導航:慣性導航、靜電陀螺儀、衛星導航、無線電定位儀等組成的綜合導航系統。

雷達:“窺探對”工波段搜尋雷達,“場燈”測向儀。

通信:中波、短波、超短波通信設備,甚低頻拖曳浮標天線,極低頻拖曳浮力天線。

電子對抗措施:“停車燈”型偵察雷達,“圓邊帽”及“磚群”型電子對抗設備,“克里姆”-2型敵我識別器。

指揮和控制:“公共汽車”型作戰情報指揮系統。

總體布置與結構

該級艇採用水滴線型,雙殼體結構。長寬比為7.86,接近最佳值,阻力較小。指揮台圍殼較長,縱剖面為弧形機翼狀,橫剖面為帶曲率的饅頭狀,圍殼低矮而流暢。尾部為十字形操縱面。垂直鰭上有一個流線形導流罩,用於收藏拖曳線列陣聲吶。艇體外表面敷以80mm厚的消聲瓦,流水孔較少,大的開孔能自動關閉。在指揮台圍殼內還設有全艇的漂浮救生艙

艇內布置分為7個艙室,即魚雷艙、生活艙、指揮艙、輔機艙、反應堆艙、主機艙和尾艙。

動力裝置

該級艇採用了一台vm5型壓水堆裝置,為緊湊型布置,堆熱功率200mw,可提供軸功率36.75mw(50000hp),使艇具有高達36kn的航速。

艇上採用了2台gt3a型蒸汽輪機減速齒輪機組,採用浮筏減振,2台應急推進電機,單軸,裝有一個7葉大側斜螺鏇槳。

武器系統

該級艇裝有8具氣動液壓平衡式魚雷發射裝置,其中4具為533mm,4具為650mm。攜帶53型魚雷,航速45kn,航程20km,潛深300m;65型魚雷,航速60kn,航程40km,潛深1000m;ss-n-15反潛飛彈,射程50km,戰鬥部為200kt當量核深彈;ss-n-16反潛飛彈,射程為120km,戰鬥部為40型主被動聲自導魚雷。該級艇還可攜帶18枚sa-n-5/8型防空飛彈,能夠對付反潛飛機構成的威脅。

該級艇可攜帶ss-n-21遠程巡航飛彈,戰鬥部為200kt當量的核彈頭,也可換裝500kg烈性炸藥的常規彈頭,射程3000km,巡航高度25~200m,採用等高線地形匹配與慣導系統導航,可對陸上戰略目標實施攻擊。

該級艇可攜帶自航式沉底水雷反潛水雷、反潛火箭錨雷,火箭上浮水雷等30枚水雷。

此外,該級艇的Ⅱ型艇在首部還有6具外部魚雷發射管。艇上武器裝載量達46枚。

電子設備

該級艇的聲吶設備有首部“鯊魚鰓”型低中頻艇殼聲吶,以被動方式進行搜尋警戒。“鼠鳴”型高頻主動搜尋跟蹤聲吶,對潛探測距離20km,對水面艦艇探測距離60km;“散射”-3型被動甚低頻拖曳線列陣聲吶,用於遠程被動探測警戒,探測距離達100km以上。艇上還裝有聲速梯度儀、噪聲監測儀、測冰聲吶和測深儀等。

該級艇裝備了綜合導航系統,包括慣性導航、靜電陀螺儀衛星導航及無線電定位儀等設備。

雷達和電子對抗設備包括“窺探對”i波段搜尋雷達,作用距離27km,“場燈”測向儀,“圓邊帽”及“磚群”電子對抗設備,“克里姆”-2型敵我識別器。

該級艇裝備了常規的中波、短波、超短波通信設備,裝備了甚低頻拖曳浮標天線,可接收本土20多個長波發射台的信號。艇上還裝有“活動彈簧”型衛星通信設備,以保證潛艇與艦艇和飛機的通信。艇上還裝有極低頻拖曳浮力天線,可進行水下90m潛航通信。

該級艇裝有“公共汽車”型作戰情報指揮系統,通過計算機統一蒐集和處理各種感測器發出的信息,解算多批目標運動要素,顯示戰場態勢,提出作戰建議,控制武器發射等。

技術特點

1、攻擊力強

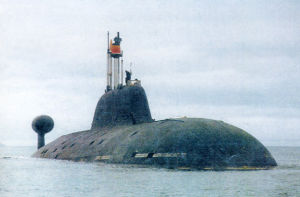

俄羅斯鯊魚級核潛艇俄羅斯鯊魚級核潛艇
該級艇裝備了8具艇內魚雷發射管和6具外部魚雷發射管,可發射魚雷、反潛飛彈以及遠程巡航飛彈,還可發射防空飛彈。共裝載46枚武器,功能齊備,性能先進,可完成反潛、反艦、防空、對陸攻擊等多種作戰任務,攻擊力強。

2、功率大,航速高,機動能力強

該級艇裝備了一台大功率、高性能、緊湊布置型壓水堆裝置,使航速達到36kn,在設計上幾乎是目前現役核潛艇最高的航速,機動能力強。

3、噪聲低,隱身性能好

俄羅斯核潛艇採用了美國採用的所有最新降噪技術,浮筏減振,艇外敷設消聲瓦,艇體外形光順,減少流水孔,採用7葉大側斜螺鏇槳等,使噪聲很低。

該級艇又採取了一系列隱身措施,下潛深度達600m,因此,隱身性和美國“海狼”級核潛艇相當。該級艇上裝備了很多非聲探測感測器,增強了探測能力。

4、自動化水平高

該級艇除設有作戰指揮自動化系統外,動力系統設有集控室,採用集中控制台控制,潛艇操縱控制也設有集控台,艇上設有自動舵、隨動舵、人工舵各種控制設備,還設有艇務自動化控制系統,因而自動化水平高。艇員共有85人,艇員的排水量負荷達107.1t/人,比美國“海狼”級核潛艇高55%以上。

5、居住性好,自持力高

該級艇的居住性較以前各級艇有較大改善,艇員住艙寬敞,生活設施齊備,因而自持力達100天。

兩艘941型“鯊魚”級戰略核潛艇將退役

2013年5月21日,俄羅斯軍工部門訊息人士對俄媒體透露,俄軍方已經決定,讓兩艘941型“鯊魚”級戰略核潛艇退役。

這兩艘多年處於備用狀態的“鯊魚”級核潛艇名為“阿爾漢格爾斯克”號和“謝韋爾斯塔爾”號。它們從海軍退役後,將在北方機械製造廠進行回收利用。潛艇使用過的核燃料將被卸下,艇身將被切割成金屬塊。回收程式將於2016年後啟動,並持續數年時間。

兩艘核潛艇退役後,俄擁有的“鯊魚”級潛艇將僅剩一艘“德米特里·頓斯科伊”號。該艇將作為飛彈和其他潛艇設備的試驗平台服役至2017年。
