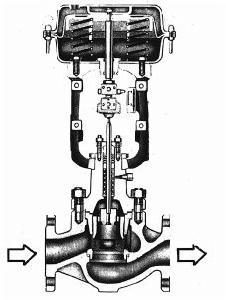

低噪音筒型調節閥

低噪音筒型調節閥，主要用於壓縮性流體（比如蒸汽，空氣和天然氣等氣體）場合，可以顯著減少噪音。

簡介

低噪音筒型調節閥屬於CV3000系列，主要用於壓縮性流體（比如蒸汽，空氣和天然氣等氣體）場合，可以顯著減少噪音。為適應氣體“節流”和“擴散與膨脹”，套筒上設有大量的小孔來達到理想的壓降。流體通道呈S流線型，還設有一個改善套筒周圍流體平穩流動的導流翼，壓降損失小，因此可以允許有大的Cv值。

特點

閥芯利用壓力平衡結構，通過小的執行機構的推力來控制高壓差工藝條件。調節閥配用多彈簧式薄膜執行機構，結構小、輸出力大。
ACN型調節閥結構緊湊、低噪音、動態穩定性好，特別適合於對高溫、高壓或高壓差工藝管線的控制。

產品參數

閥 體

CV3000系列低噪音筒型調節閥

型式
直通型鑄造球閥
公稱尺寸1.5,2,2.5,3,4,5,6,8英寸
額定壓力
JIS 10K, 16K, 20K, 30K, 40K
ANSI Class 125,150,300,600
JPI Class 125,150,300,600
連線方式
法蘭連線 ：FF, RF, RJ, LG
槽溝面 （凹形）
嵌入式 （凹形）
焊接型 ：SW(1.5,2英寸)，BW(2.5 - 8英寸)
