一、產品概況
絕緣油廣泛套用於變壓器、油斷路器、充油電纜、電力電容器和油套管等高壓電氣設備中。在運行中，絕緣油由於受到氧氣、高溫度、高濕度、陽光、強電場和雜質的作用，性能會逐漸變壞，致使它不能充分發揮絕緣作用，為此必須定期地對絕緣油進行有關試驗，以鑑定其性能是否變壞。絕緣油的質量與擊穿電壓有密切的關係。西高華電電氣依照國際電工委員會標準IEC156《絕緣油介電強度測試法》和國標GB507-86的要求，充分考慮國內外用戶需求的基礎上設計出XGIIJ-80kV型微電腦全自動絕緣油介電強度測試儀。

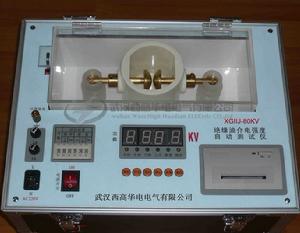

XGIIJ-80kV 油介電強度測定儀二、產品技術要求
一）、產品主要特點：本機採用中央處理器、大規模積體電路等先進技術組成自動化測試設備，操作過程全自動化，並能通過面板配置的微型印表機列印試油試驗數據，該設備與普通儀表及同類型儀器相比具有試驗穩定性好，精度高，並具有良好的操作性，該設備在試油操作中有多種試驗運行方式,主要特點有：
l 全自動試驗方式：連續6次試驗，自動求平均值，通過面板印表機來列印出6次試驗數據及平均數。
l 單次自動試驗方式：自動完成1次試驗，並列印出單次試驗數據。
l 本機採用交流可逆電機按3千伏/秒的勻速帶動調壓器經升壓變壓器升壓，當油樣被擊穿時，保護系統自動切斷升壓供電迴路，同時保護電路給系統提供一個中斷信號，系統回響後執行試油擊穿程式，其內部主要操作內容：
l 四位數碼管以連續8次閃爍顯示，提示被試油品擊穿；
l 記錄試驗數據；
l 程控自動執行回零操作。回零後，根據試驗次數識別是否再進行下一個試驗操作周期或自動退出試驗狀態。
| 項目 | 技術指標及參數 | 備註 |
| 測量範圍 | 0～80/100KV | |
| 精度 | 1.0級 | |
| 顯示方式 | 四位LED數碼管 | |
| 升壓速度 | 3kV/s | |
| 電極形式 | 標準平板 | |
| 電極間隙 | 標準2.5mm | 間隙可調 |
| 工作環境 | 溫度100C～350C 相對濕度<75% | |
| 工作電壓 | 交流220V±10%,50Hz | 電源保險為5A |
| 最大功耗 | 200W | 擊穿瞬間 |
| 操作方式 | 全自動 | |
