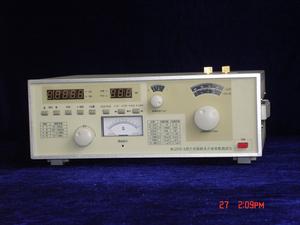

介質損耗和介電常數是各種電瓷、裝置瓷、電容器等陶瓷,還有複合材料等的一項重要的物理性質,通過測定介質損耗角正切tanδ及介電常數(ε),可進一步了解影響介質損耗和介電常數的各種因素,為提高材料的性能提供依據;儀器的基本原理是採用高頻諧振法,並提供了,通用、多用途、多量程的阻抗測試。它以單片計算機作為儀器的控制,測量核心採用了頻率數字鎖定,標準頻率測試點自動設定,諧振點自動搜尋,Q值量程自動轉換,數值顯示等新技術,改進了調諧迴路,使得調諧測試迴路的殘餘電感減至最低,並保留了原Q表中自動穩幅等技術,使得新儀器在使用時更為方便,測量值更為精確。儀器能在較高的測試頻率條件下,測量高頻電感或諧振迴路的Q值,電感器的電感量和分布電容量,電容器的電容量和損耗角正切值,電工材料的高頻介質損耗,高頻迴路有效並聯及串聯電阻,傳輸線的特性阻抗等。該儀器用於科研機關、學校、工廠等單位對無機非金屬新材料性能的套用研究。儀器遵從標準:GB/T5594.4-1985。二、儀器的技術指標
1.Q值測量
a.Q值測量範圍:5~999。
b.Q值量程分檔:30、100、300、999、自動換檔。
c.標稱誤差
頻率範圍:25kHz~10MHz;
固有誤差:≤5%±滿度值的2%;工作誤差:≤7%±滿度值的2%;
頻率範圍:10MHz~50MHz;
固有誤差:≤7%±滿度值的2%;工作誤差:≤10%±滿度值的2%。
2.電感測量
a.測量範圍:0.1μH~1H。
b.分 檔:分七個量程。
0.1~1μH, 1~10μH, 10~100μH,
0.1~lmH, 1~10mH, 10~100mH, 100 mH~1H。
3.電容測量
a.測量範圍:1~460pF(460pF以上的電容測量見使用規則);
b.電容量調節範圍
主調電容器:40~500pF;
準 確 度:150pF以下±1.5pF;150pF以上±1%;
微調電容量:-3pF~0~+3pF;
準 確 度:±0.2pF。
4.振盪頻率
a.振盪頻率範圍:25kHz~50MHz;
b.頻率分檔:
25~74kHz, 74~213kHz, 213-700kHz, 700kHz~1.95MHz,
1.95MHz~5.2MHz, 5.2MHz~17MHz, 17~50MHz。
c.頻率誤差:2×10±1個字。
5.Q合格指示預置功能,預置範圍:5~999。
6.儀器正常工作條件
a. 環境溫度:0℃~+40℃;
b.相對濕度:<80%;
c.電源:220V±22V,50Hz±2.5Hz。
7.試樣尺寸
圓片形:厚度2+0.5mm,直徑為Φ30~40mm(ε<12時),Φ25~35mm(ε=12~30時),Φ15~20mm(ε>30時)
8.其他
a.消耗功率:約25W;
b.淨重:約7kg;
c. 外型尺寸:(l×b×h)mm:380×132×280。
