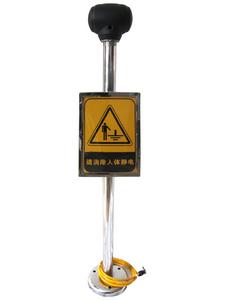

人體靜電釋放儀

(標準型、智慧型型)▲ (標準型、智慧型型)▲ (標準型、智慧型型)▲

型號含義

型號含義：DHS-B/S/Q
DHS 產品名稱（人體靜電釋放儀）
註明 ：B ：基本型 ； S ：標準型 ；Q ：智慧型型；

產品簡介

適用於爆炸性環境1區、2區；
適用於IIA、IIB、IIC級爆炸性環境；
適用於溫度組別為T1～4的環境；
適用於石油采煉、儲運、化工、醫藥、港口石化、軍工及軍工設施等爆炸性危險環境；
特別適用於倉庫、油庫等場所

產品特點

▲ 標準型，智慧型型採用超低功耗設計，正常使用期間無需更換電池；
▲ 標準型，智慧型型電路部分整體環氧樹脂密封，防腐、防水、防潮；
▲ 安全釋放靜電，安全可靠；
▲ 防爆靜電觸摸球，對人體不會造成電擊感；
▲ 智慧型型配聲光報警提示人體與靜電觸摸球接觸可靠和靜電釋放安全；
▲ 標準型，智慧型型標實時檢測電阻，確保接地可靠。（基本型與標準型不具有檢測功能）
▲ 標牌、立柱採用304不鏽鋼材質，防腐防鏽；標牌圓角人性化設計，有黃色、藍色可選。

技術參數

▲ 工作電源：高性能內置鋰電池(標準型、智慧型型)
▲ 休眠電流：<20μA (標準型、智慧型型)
▲ 工作溫度：-40℃~+60℃
▲ 回響時間：<1s (智慧型型)
▲ 接地電阻: <55Ω (標準型、智慧型型)
▲ 防爆等級：Ex ia IIC T4 Gb
▲ 報警電壓： > 140V （智慧型型）
▲ 報警方式：聲光報警(>90dB 、30cm 直線距離測量) (標準型、智慧型型)
▲ 接 地線 ：長度3米
GB50074－2002《石油庫設計規範》第14.3.13條：由於人體穿著人造織物衣服極為普遍，人造織物極易產生靜電，往往積聚在人體上。為防靜電可能產生的火花，需對進入輕油泵房，輕油罐頂上，輕油作業區的操作平台，以及爆炸危險區域等處的扶梯上或入口處設定消除人體靜電的裝置。

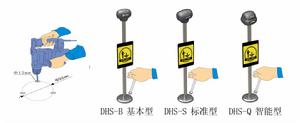

現場使用示意圖

工作人員進入危險場所時需釋放人體所帶靜電，首先用手掌觸摸人體靜電釋放儀的亞導體觸摸球，並保持3秒鐘，靜電釋放過程中，智慧型檢測型釋放儀指示燈紅燈閃爍，3秒過後，靜電釋放完畢，智慧型檢測型釋放儀指示燈綠燈閃爍，顯示安全狀態，可以進入工作區。
