超音波灌注樁成孔質量檢測儀是一種基於水下超聲測距原理的儀器。近年在國內外已普遍使用,用於測量基礎地質工程的鑽孔孔徑、槽寬、垂直度等參數,以評價鑽孔或開挖槽體的成形質量。

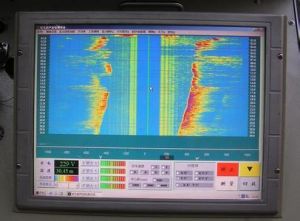

超音波灌注樁成孔質量檢測儀由GZ-3S地面儀器、JCSJ-1超聲井徑探管、DJS0231絞車、JHS井口滑輪和筆記本電腦(PC)等設備組成。
超音波灌注樁成孔質量檢測儀孔徑測量原理不同於四臂井徑儀測量原理。四臂井徑儀是一種機械接觸式的測量方法,只適合圓形截面的孔徑檢測,而且最好是在圓形等截面的灌注樁中套用。當孔徑很大的情況下測量會很困難。因為這時井徑儀的測量臂很長,井下儀器會很笨重。當孔壁有坍塌等情況下,塌孔部位的擴逕往往又會超出四臂井徑儀的量程範圍,造成不能連續測量記錄,測量曲線就不完整。支盤樁是一種特別設計的灌注樁,只在承載地層處鑽出大直徑的盤狀空間,在其它段用較小的直徑鑽進,這樣既能加大樁的承載能力和抗起拔能力,又可以節省大量建造成本。這種設計方法的優點是顯而易見的。由於支盤部分孔徑是突出變化的,而且要有很大的擴徑,用四臂井徑儀測量幾乎是不可能。另有一大類地基工程是向地下開挖溝槽,用來澆灌地下連續牆等。地下連續牆可以用來隔斷地下水的滲透和軟地層的蠕動,包括流沙,管涌等。這類溝槽的寬度和空間取向需要精確測量,四臂井徑儀也不能勝任這項工作。超聲井徑儀在鑽孔中通過徑向發射和接收超音波,測量超音波從發射到接收的傳播時間差來計算井徑。這種測量方法的量程可以較大,目前可做到10米以上。而四臂井徑儀最大量程只有3~4米。由於超聲井徑儀是採用高頻信號工作,在水中其波長較短,所以孔中測量距離的理論解析度可以較高(小於0.01米)。隨著支盤樁和連續牆等工程的套用擴大,利用超聲原理的井徑測量儀器越來越受到工程上的重視,套用越來越廣。
二、超音波灌注樁成孔質量檢測儀主要技術指標
1. 超音波地面儀器電源:220V±20%,50HZ交流,電流≤2A
2. 地面儀適用環境:溫度-10℃~+45℃,濕度0~90%
3. SJ-1超聲井徑探管電源:200V±10%直流,電流≤200mA
4. 孔徑測量範圍:400~8000mm
5. 孔徑解析度:≤10mm
6. 適用鑽孔斜度範圍:0°~10°
7. 深度測量範圍:0~150m
8. 深度測量精度:0.1%
9. 測孔速度:400~600m/H
10.垂直度測量精度:優於0.005(按孔深100米計算)
11.儀器尺寸:80×80×700mm
12.信號傳輸:雙極性,二進制,改進的曼切斯特碼
13.井下儀器耐壓:10MPa
14.井下儀器耐溫:-10℃~75℃
15.參數記錄零長:650mm
16.DJS0231絞車電源:220V±20%,50HZ交流,電流≤5A
17.絞車電纜容量:150m
18.絞車提升力:>1000N
19.絞車提升速度:0~1200m/H
