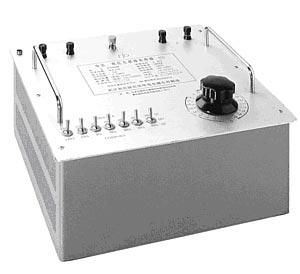

互感器負荷箱
主要技術指標
1. 環境條件
溫 度：5—40℃
濕 度:<80%(25℃)
海拔高度:<1500m
2. 額定電流：5A 額定電壓: 100V
3. 電流範圍：5%-120% 電壓範圍：20%-120%
4. 額定容量（電流）:2.5-60VA (壓):1.25-158.75VA
5. 準確度(電流)：±3%±0.05VA （電壓）:±3%±0.05VA
6. 功率因數：0.8-1.0
7. 試驗電壓：2kV
8. 額定頻率:50Hz
使用指南
1．將本設備並接到被試電壓互感器的a與x之間，電流互感器的K2與校驗儀Tx之間
2．將負荷調節到被試電流、電壓互感器的實際二次負荷.
注:部分電流互感器的二次負荷是以容量來表示的,單位為VA.電流互感器負荷箱的負荷一般是以電阻值來表示的單位為Ω.它們的轉換關係為:
容量(VA)=電阻值(Ω)*二次電流(A)* 二次電流(A)
（1） 將本設備可靠接地。
注意事項：為保證互感器二次負載的準確性，必須使互感器二次端連線在負載箱的兩條連線線總電阻值為0.06Ω。若二次再聯校驗儀則校驗儀對互感器二次引起的負載也算進去，這樣才能保證精度。
