簡介
有標記的一端為二極體的負極我們的主機板上用到的大部分都是貼片二極體
需要單獨測試二極體的測量及好壞判斷
測量

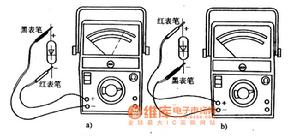

將萬用表打到蜂鳴二極體檔，紅表筆接二極體的正極，黑筆接二極體的負極，此時測量的是二極體的正嚮導通阻值，也就是二極體的正向壓降值。不同的二極體根據它內部材料不同所測得的正向壓降值也不同。測試注意事項用數字式萬用表支測二極體時，紅表筆接二極體的正極黑表筆接二極體的負極，此時測試得阻值才是二極體的正嚮導通阻值，這與指針式萬用表的表筆接法剛好相反。
二極體的故障主要表現在開路、短路和穩壓不穩定。在這3種故障中，前一種故障表現出電源電壓升高；後顧之憂種故障表現為電源電壓變低到零伏或輸出不穩定。
好壞判斷
正向壓降值讀數在300--800為正常，若顯示為0說明二極體短路或擊穿，若顯示為1說明二極體開路。將表筆調換再測，讀數應為1即無窮大，若不是1說明二極體損壞.正向壓降值在200左右時，為穩壓二極體；快恢復二極體的兩讀數都在200左右正常。測穩壓二極體我們通常所用到的穩壓管的穩壓值一般都大於1.5V，而指針表的R×1k以下的電阻檔是用表內的1.5V電池供電的，這樣，用R×1k以下的電阻檔測量穩壓管就如同測二極體一樣，具有完全的單嚮導電性。但指針表的R×10k檔是用9V或15V電池供電的，在用R×10k,測穩壓值小於9V或15V的穩壓管時，反向阻值就不會是∞，而是有一定阻值，但這個阻值還是要大大高於穩壓管的正向阻值的。如此，我們就可以初步估測出穩壓管的好壞。但是，好的穩壓管還要有個準確的穩壓值，業餘條件下怎么估測出這個穩壓值呢？不難，再去找一塊指針表來就可以了。方法是：先將一塊表置於R×10k檔，其黑、紅表筆分別接在穩壓管的陰極和陽極，這時就模擬出穩壓管的實際工作狀態，再取另一塊表置於電壓檔V×10V或V×50V(根據穩壓值)上，將紅、黑表筆分別搭接到剛才那塊表的的黑、紅表筆上，這時測出的電壓值就基本上是這個穩壓管的穩壓值。說“基本上”，是因為第一塊表對穩壓管的偏置電流相對正常使用時的偏置電流稍小些，所以測出的穩壓值會稍偏大一點，但基本相差不大。這個方法只可估測穩壓值小於指針表高壓電池電壓的穩壓管。如果穩壓管的穩壓值太高，就只能用外加電源的方法來測量了(這樣看來，我們在選用指針表時，選用高壓電池電壓為15V的要比9V的更適用些)。
操作要求
發光二極體接到220v電壓上要串聯多大的電阻1、你用它做什麼，如果只要亮起來，你用一個80-100K/0.25W的電阻接上就行。這是簡單電器上的指示燈常用做法。
2、如果你用它作為一個小光源（就是要亮些），你的白LED的電流一般要10ma以上才可以，如果用10ma，這時串上22K左右的電阻就亮，但是你再計算一下電阻上的功耗（W=V平方/R=48400/22000=2.2W）那你必須使用大於2.2W的電阻才能正常使用，而且點這個燈的耗電將大於2W，不可取。（如果還需加亮，電流就要再大，電阻就還要小，功耗還要大）
3、LED屬於單向元件，你可以將兩隻LED正反相接，再串電阻，這樣兩個都亮，對於它的工 作狀態也好些。
4、關於計算：因為一般LED的使用電壓就在3V左右，對於220V可以忽略，你這種接法，只要用電阻值對應220V，計算提供給它的電流就可以了，不必細算。
補充:如果你是做夜燈,你不如去找一個不用的手機充電器(手機壞了，它還是好的）它一般是給鋰電池充電用的，輸出4V左右，你在LED上加個1K電阻，就可以用得很好，一般帶10個LED不成問題（但是電阻要相應地減小），這樣也安全。一般二極體開啟電壓稍有不同2-4v，阻值計算：（外電壓-開啟電壓）/工作電流一般二極體正常工作電流20mA。算下來10k左右時合適的。但如果你用的是家裡的交流電則不同，阻值需要提高1.7倍方安全。建議這種最好還是在直流較低壓下使用，220V浪費嚴重又不是很安全。電網總是不穩定啊。 電壓/電阻等於你要的電流 紅色發光二極體1.7-2.5V 綠色發光二極體2.0-2.4V 黃色發光二極體1.9-2.4V 藍/白色發光二極體3.0-3.8V接220V要視情況串聯47K左右的電阻發光二極體的最佳工作電流約20MA，但接220V發光二極體電流不能過大， 取值10MA內為好。
