簡介:
6N137光耦合器是一款用於單通道的高速光耦合器,其內部有一個850 nm波長AlGaAs LED和一個集成檢測器組成,其檢測器由一個光敏二極體、高增益線性運放及一個肖特基鉗位的集電極開路的三極體組成。具有溫度、電流和電壓補償功能,高的輸入輸出隔離,LSTTL/TTL兼容,高速(典型為10MBd),5mA的極小輸入電流。
特性:
①轉換速率高達10MBit/s;
![圖片](/img/0/a58/ml2ZuM3XzADOxIzN3UDO4YDM0MTMxIzM1cTOzMTNwAzMxAzL1gzL3czLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
②擺率高達10kV/us;
③扇出係數為8;
④邏輯電平輸出;
⑤集電極開路輸出;
產品規格:
產品種類:高速光耦合器
配置:1
額定速度:10Mbps
最大正向二極體電壓:1.75V
最大反向二極體電壓:5V
最大輸入二極體電流:20mA
最大功率耗散:85mW
最大工作溫度:+85C
最小工作溫度:-40C
封裝/箱體:DIP-8
封裝:Tube
輸入類型:AC/DC
絕緣電壓:3750Vrms
最大下降時間:75ns
最大上升時間:75ns
輸出設備:LogicGatePhotoIC
工作參數:
最大輸入電流,低電平:250uA 最大輸入電流,高電平:15mA 最大允許低電平電壓(輸出高):0.8v 最大允許高電平電壓:Vcc 最大電源電壓、輸出:5.5V 扇出(TTL負載):8個(最多) 工作溫度範圍:-40°C to +85°C 典型套用:高速數字開關,馬達控制系統和A/D轉換等
6N137光耦合器的內部結構、管腳如右圖所示。
![6n137](/img/e/03e/nBnauM3XyUTM4QDNxgDN1UDO1ITM4YDNzYjNwADMwAzMxAzL4QzL4czLt92YucmbvRWdo5Cd0FmLyE2LvoDc0RHa.jpg)
6N137光耦合器的真值如下表所示:
6N137光耦合器的真值表
輸入 使能 輸出
H H L
L H H
H L H
LL H

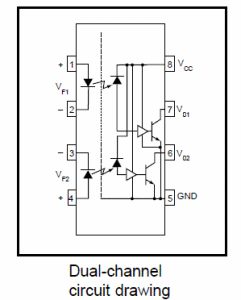

![雙通道](/img/0/1a3/ml2ZuM3X3cTMxkzMzYDO4YDM0MTMxIzM1cTOzMTNwAzMxAzL2gzLxgzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
H NC L
L NC H
隔離器使用方法如圖所示,假設輸入端屬於模組I,輸出端屬於模組II。輸入端有A、B兩種接法,分別得到反相或同相邏輯傳輸,其中RF為限流電阻。發光二極體正向電流0-250uA,光敏管不導通;發光二極體正向壓降1.2-1.7V,正向電流6.5-15mA,光敏管導通。若以B方法連線,TTL電平輸入,Vcc為5V時,RF可選500Ω左右。如果不加限流電阻或阻值很小,6N137仍能工作,但發光二極體導通電流很大對Vcc1有較大衝擊,尤其是數字波形較陡時,上升、下降沿的頻譜很寬,會造成相當大的尖峰脈衝噪聲,而通常印刷電路板的分布電感會使地線吸收不了這種噪聲,其峰-峰值可達100mV以上,足以使模擬電路產生自激,A/D不能正常工作。所以在可能的情況下,RF應儘量取大。
需要注意的是,在6N137光耦合器的電源管腳旁應有—個0.1uF的去耦電容。在選擇電容類型時,應儘量選擇高頻特性好的電容器,如陶瓷電容或鉭電容,並且儘量靠近6N137光耦合器的電源管腳;另外,輸入使能管腳在晶片內部已有上拉電阻,無需再外接上拉電阻。
6N137光耦合器的使用需要注意兩點:第一是6N137光耦合器的第6腳Vo輸出電路屬於集電極開路電路,必須上拉一個電阻;第二是6N137光耦合器的第2腳和第3腳之間是一個LED,必須串接一個限流電阻。
