乾縮裂縫

乾縮裂縫，在建築方面指建築材料（如混凝土）由於內外濕度變化不均、水分蒸發不均產生的裂縫。

基本信息

• 中文名：乾縮裂縫

• 特點：表面性，寬度較細
• 走向：縱橫交錯，沒有規律
• 預防：加強混凝土早期養護

定義

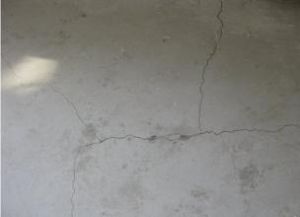

乾縮裂縫

乾縮裂縫多出現在混凝土養護結束後的一段時間或是混凝土澆築完畢後的一周左右,主要是由於混凝土內外水分蒸發程度不同而導致變形不同的結果.裂縫為表面性的平行線狀或網狀淺細裂縫,寬度多在0.05-0.2mm之間,其走向縱橫交錯,沒有規律.較薄的梁,板類構件,多沿短向分布,整體性結構多發生在結構變截面處.平面裂縫多延伸到變截面部位或塊體邊緣,大體積混凝土在平面部位較為多見,較薄的梁板中多沿其短向分布。

特點

裂縫為表面性，寬度較細。其走向縱橫交錯，沒有規律。較薄的梁、板類構件（或桁架桿件），多沿短向分布；整體性結構多發生在結構變截面處；平面裂縫多延伸到變截面部位或塊體邊緣，大體積混凝土在平面部位較為多見，但側面也常出現，並隨濕度和溫度變化而逐漸發展

原因

乾縮裂縫

1、混凝土成型後，養護不當，受到風吹日曬，表面水分散失快，體積收縮大，而內部濕度變化很小，收縮也小，因而表面收縮變形受到內部混凝土的約束，出現拉應力，引起混凝土表面開裂，或者構件水分蒸發，產生體積收縮受到地基或墊層的約束，而出現乾縮裂縫。
2、混凝土構件長期露天堆放，表面濕度經常發生劇烈變化。
3、採用含泥量大的粉砂配製混凝土。
4、混凝土經過度振搗，表面形成水泥含量較多的砂漿層。
5、後張法預應力構件露天生產後長久為張拉等。

預防措施

a、混凝土水泥用量、水灰比和砂率不能過大；嚴格控制砂石含泥量，避免使用過量粉砂；混凝土應振搗密實，並注意對板面進行抹壓，可在混凝土初凝後、終凝前進行二次抹壓，以提高混凝土抗拉強度，減少收縮量。
b、加強混凝土早期養護，並適當延長養護時間。長期露天堆放的預製構件，可覆蓋草簾、草袋，避免曝曬，並定期適當灑水，保持濕潤。薄壁構件則應在陰涼地方堆放並覆蓋，避免發生過大濕度變化。
