主要結構
物料槽、磁極盤、卸料裝置、淨水沖介裝置、傳動裝置以及收集槽。工作原理
主機磁碟裝在物料槽中，浮選尾礦由入口直接進入尾礦回收機的物料槽後通過磁碟與磁碟之間的縫隙與盤式永磁極充分接觸，磁介質粉受磁力作用被吸附到磁極表面，磁極盤通過傳動裝置與水流呈逆向轉動將吸附的介質粉帶出物料，然後由V型刮板從磁極表面刮取介質粉，並通過淨水沖介裝置將介質粉沖入到介質收集槽中，從而達到分離和回收介質的目的。優點
1、磁場強度與布置：磁場強度高，磁碟磁極間距小，磁碟與磁碟之間無零磁區。
2、卸料：採用V型刮板強制卸料，卸料乾淨徹底。
3、處理量大，該機是針對浮選尾礦流量大，磁性物介質粉含量低而專門設計的，處理量是現有筒式磁選機的幾倍甚至幾十倍。
4、回收率高，因該機磁場強度大，所有通過磁碟之間的物料均受到磁場的作用，磁性物得到充分回收，回收率高。
5、節水，由於採用獨特的磁場分布，磁性物中含有大量水分，被卸下的磁性物呈流動狀態，基本上可以不加水或加少量補充水。
6、效益高，該機處理量大，占地少，用電省，產出效益高，年產出效益一般是設備投資的幾十倍以上
技術參數
設備型號 | GX-6型 | GX-8型 | GX-12型 |
生產能力 | 1-2.5噸 | 1.5-4T | 可與1500磨機配套 |
配用動力 | 2.2-3KW | 3KW | 5.5KW |
設備重量 | 2.2T | 3T | 3.8T |
設備外型尺寸 | 1700×1500×1350 | 1700×1600×1350 | 1750×2200×1400 |

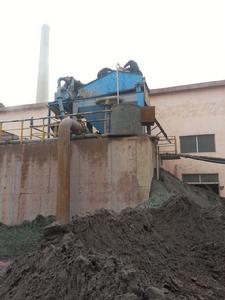

盤式尾礦回收的安裝與維護
機器的維護保養是一項極其重要的經常性的工作，它應與極其的操作和檢修等密切配合，應有專職人員進行值班檢查．一.安裝試車:
1、該設備應安裝在水平的混凝土基礎上，用地腳螺栓固定。 2、安裝時應注意主機體與水平的垂直。 3、安裝後檢查各部位螺栓有無鬆動及主機倉門是否緊固，如有請進行緊固。 4、按設備的動力配置電源線和控制開關。 5、檢查完畢，進行空負荷試車，試車正常即可進行生產。
二.機器的維護:
1、軸承擔負機器的全部負荷，所以良好的潤滑對軸承壽命有很大的關係，它直接影響到機器的使用壽命和運轉率，因而要求注入的潤滑油必須清潔，密封必須良好，本機器的主要注油處（1）轉動軸承（2）軋輥軸承（3）所有齒輪（4）活動軸承、滑動平面. 2、新安裝的輪箍容易發生鬆動必須經常進行檢查． 3、注意機器各部位的工作是否正常． 4、注意檢查易磨損件的磨損程度，隨時注意更換被磨損的零件． 5、放活動裝置的底架平面，應出去灰塵等物以免機器遇到不能破碎的物料時活動軸承不能在底架上移動，以致發生嚴重事故． 6、軸承油溫升高，應立即停車檢查原因加以消除。 7、轉動齒輪在運轉時若有衝擊聲應立即停車檢查，並消除。
