中速磨煤機原潤滑方式存在的問題,CX-II自動潤滑系統的結構特點、工作流程,以及該系統在中速磨煤機的套用效果。 當最後一個潤滑點供油結束,系統進入循環時間後,系統自啟動,周而復始,實現對中速磨煤機系統的智慧型化供油。 中速磨煤機套用CX-II自動潤滑系統後,實現了不停機加油,提高了加油可靠性,軸承得到及時潤滑。

周曦明 宋英玲
摘要 中速磨煤機原潤滑方式存在的問題,CX-II自動潤滑系統的結構特點、工作流程,以及該系統在中速磨煤機的套用效果。
關鍵字 中速磨煤機 自動潤滑系統 特點 效果

一、 存在的問題

濟鋼煉鐵廠HRM1900型中速磨煤機採用人工油槍方式潤滑,受手機壓力限制,一旦油腔內達到一定壓力,油會從油槍嘴邊緣溢出,軸承得不到充分潤滑,使用壽命縮短,設備故障率高,嚴重影響高爐噴吹用煤粉的生產。另外,由於磨煤機多數潤滑點在設備內部,人工潤滑還存在高空、高溫、粉塵等不安全因素。為此,在2007年初,煉鐵廠在磨煤機改造中套用CX-II自動潤滑系統。

二、 CX-II自動潤滑系統

1、 結構特點

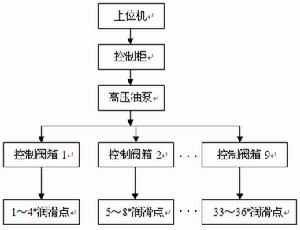

該系統控制櫃採用西門子PLC,上位機為研華工控機,使用兩台公稱壓力40MPa的電動油泵向各潤滑點供油,控制櫃引出的AC220V、DC12V、禁止三種電纜並聯連線控制閥箱(數字定址),避免電纜過多的影響系統通信和檢修,流量感測器監測潤滑點加油狀態,確保供油量適中,系統結構見圖1。系統的油路判斷、電控自檢等程式,可實時檢測個部件、油泵工作狀態,以及主、支油路是否泄漏堵塞,並顯示故障原因和位置。
系統採用串列通信方式,windows人機界面監控各潤滑點,可潤滑或關閉任意一點,單PLC控制指令直接定址現場MCU,準確掌握其狀態。文本顯示器可設定修改供油壓力、供油量大小及循環時間。潤滑點工作壓力判定值系統自動統計分析潤滑情況,使系統能自動適應季節、環境、油品的變化,真實反映各潤滑點狀況,避免誤報警和漏報警。
針對現場環境溫度高,灰塵多,採用全封閉防爆出來控制櫃和控制閥箱,有效防止潤滑油泄漏。主管路增加高壓膠管,支管路採用中壓樹脂軟管,可快速拆卸,便於磨煤機主體設備的維修。
2、 工作流程

潤滑系統流程
控制櫃首先啟動高壓油泵,將油脂輸送到主油管,隨後控制櫃打開第一個潤滑點電磁開關,向該油點供油,即從高壓油泵至第一個潤滑點形成一個輸油通路,此時其他潤滑點電磁開關均關閉,油泵壓力全部集中在此潤滑點,確保該點供油壓力。當第一個潤滑點供油結束,控制櫃關閉其電池開關,同時打開第二個潤滑點電磁開關,向其供油,供油過程和第一個潤滑點相同,以此類推,系統對所有潤滑點逐點供油。當最後一個潤滑點供油結束,系統進入循環時間後,系統自啟動,周而復始,實現對中速磨煤機系統的智慧型化供油。

三、 套用效果

中速磨煤機套用CX-II自動潤滑系統後,實現了不停機加油,提高了加油可靠性,軸承得到及時潤滑。降低了設備故障率,高爐噴煤費用,以及人員勞動強度。簡化了設備管理流程,有力保障了生產安全。
