基本信息

國別：中國
名稱：TSFCS-C坦克火控系統（TSFCS-C Tank Fire control System）
研製單位：中國北方工業（集團）總公司（China North Industries Group）
生產單位：中國北方工業（集團）總公司（China North Industries Group）
現狀：生產
裝備情況：可裝備在69式坦克上，也可用來改裝T系列坦克

概述

中國TSFCS-C坦克火控系統適用於各種主戰坦克，特別適用於改裝T系列坦克，以便提高對運動目標的首發命中率。該系統便於掌握，經過短期訓練，炮長即可參加戰鬥。

系統組成

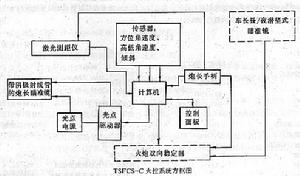

火控系統的方框圖如圖所示，其中車長晝/夜潛望式瞄準鏡和火炮雙向穩定器可以利用原坦克的相應設備，不屬於TSFCS-C火控系統，因此用虛線表示。

觀瞄設備

TLR2型坦克雷射測距儀：該雷射測距儀由雷射發射接收機、電源和計數器組成。雷射測距儀的目標選擇方式可採用首回波脈衝或末回波脈衝方式，也可採用距離選通方式。距離選通的起止距離有500m、600m、1100m、1200m、1500m、1600m等。電路採用印刷電路板形式，便於維修。目標距離顯示在瞄準鏡的視場中，因而便於觀察。
帶有光點投射裝置的TGS-C坦克炮瞄準鏡：TGS-C坦克炮瞄準鏡與小型陰極射線管、光點驅動器、光點投射裝置結合起來，在視場中形成射擊目標的瞄準標記——光點。由於使用了陰極射線管從而提高了回響速度並提高了瞄準精度。
物鏡配有加熱器，以便在冬季使用。

火控計算機

火控計算機包括計算機主體和控制臺兩部分。該計算機是微型計算機，包含有可控可編唯讀存儲器，根據火餱和彈藥的類型，可以將其中的程式進行修改。當給出最後的計算結果時，計算機仍保留有被計算的主要參數並將它們顯示出來。計算機能確定“距離超出射程”等，並顯示出來。有1台先進的自檢設備，可以對計算機、各種感測器和光點驅動器的工作進行檢驗，並可檢驗手動裝定數據和計算結果。控制臺用來手動裝定各種彈道參數；選擇彈種；確定工作方式並顯示距離、提前角和其他參數值。

彈道修正量感測器

從感測器自動輸入的修正量有距離、方位角速度、高低角速度和炮耳軸傾斜。手動裝定的修正量有橫風、氣溫、藥溫和初速。方位角速度感測器讀取代表目標方位角變化的光信號代碼，並將其轉換為電信號而且記錄瞄準跟蹤的時間，然後將這些信號輸入到計算機中。高低角速度感測器與方位角速度感測器相似。角速度感測器的工作情況由指示燈在控制臺上顯示出來。傾斜感測器是高精度的擺式感測器。

火炮穩定和伺服系統

利用坦克原有的火炮穩定和伺服系統與該火控系統適當連線。

原理特點

計算機接收來自雷射測距儀的距離數據、從自動修正量感測器來的信息以及手動裝定的各種參數，並根據所選的彈咱通過彈道方程求解火炮射擊諸元，射擊諸元以光點的形式投射到火炮瞄準鏡的視場中。與此同時，計算機控制火炮穩定器使火炮自動瞄準。

性能數據

火控計算機
彈種4種或4種以上
手動裝定修正
氣溫-40～＋50℃
藥溫-40～＋50℃
橫風-20～＋20m/s
初速0～－4.5%
目標距離修正±990m
綜合修正±1.875mrad
手動裝定目標距離200～3990m
計算精度0.1mrad
計算時間≤0.3s
雷射測距儀
工作物質Nd:YAG
測距範圍300～3000m
測距精度±10m
環境溫度-40～＋50℃
TGS-C坦克炮瞄準鏡
放大倍率3.5×、7×
視場18°、9°
出瞳直徑5.4mm或2.7mm
出瞳距離26mm
解析度14″或10″
視度調節範圍±4\屈光度
重量25kg
尺寸1050×220×212(mm)
環境條件-40～＋50℃
角速度感測器
角解析度0.2mrad
高低角速度感測器測量範圍±10mrad/s
方位角速度感測器測量範圍±40mrad/s
傾斜角感測器
精度±18′
工作範圍±15°
整個系統允許環境溫度-30～＋50℃
電源電壓25±4V(直流)
