企業概況

中國葛洲壩集團股份有限公司測繪工程院(以下簡稱葛洲壩測繪工程院)組建於1974年舉國興建葛洲壩水利樞紐工程之際,經過三十多年的發展與奮進,而今成為現今全國規模最大、技術力量最強的專業測繪企業之一。在支援國家重點工程建設、促進地方經濟繁榮、推動集團公司壯大富強等方面做出了重要貢獻。
葛洲壩測繪工程院1995年取得國家測繪局首批頒發的甲級《測繪資質證書》,1997年通過ISO9000質量體系認證審核,1998年取得了湖北省計量技術監督局審批的《計量合格證書》,2001年取得了湖北省計量技術監督局頒發的《計量標準證書》,2003年順利通過了國家職業健康安全體系認證審核,2005通過了國家環境管理體系認證審核,在質量、職業健康安全及環保方面有一整套完善的保證體系。同時,測繪工程院屬於中國測繪學會團體會員單位、中國計量測試學會團體會員單位、湖北省測繪學會理事單位、水利水電測繪信息網副理事長單位、湖北省測繪科技情報網網員單位、中國大壩安全監測情報網網員單位。
葛洲壩測繪工程院主要從事工程測量業務(水利、礦山、隧道、橋樑、線路管道及市政建築等的控制測量、精密工程測量、地形測量、施工放樣、變形監測等),具有房產測繪、地籍測繪、海洋測繪及測繪儀器計量檢定等資質。
目前,葛洲壩測繪工程院共有36個測繪項目部(含3個測量中心),主要分布在湖北、四川、雲南、廣西、河南、西藏等省及巴基斯坦、蘇丹、厄瓜多、寮國、緬甸等國家。
截止到2012年9月,葛洲壩測繪工程院擁有從業人員317人。其中研究生學歷1人,大學本科學歷120人,大學專科學歷147人;正高職稱2人,國家測繪局首批認定的註冊測繪師2人,副高職稱12人,中級職稱51人,高級技師7人,技師20人,初級職稱82人,專業技術力量雄厚。
近年來,葛洲壩測繪工程院在集團(股份)公司的正確領導下,嚴格按照程式化、標準化、規範化管理的要求,全面踐行“依法、從嚴、精細”六字治企方針,堅持自強自立、開拓創新、求真務實、謀求富強的指導思想,走內涵式發展道路,堅持質量和規模並進,內涵和外延並重,在穩健擴大規模的同時注重發展質量與內涵,注重資產質量和技術附加值,企業的淨資產收益率、產值利潤率、人均收入及其增長率等經濟指標一直名列集團公司成員企業的前列,實現了持續健康快速發展。

工程分布

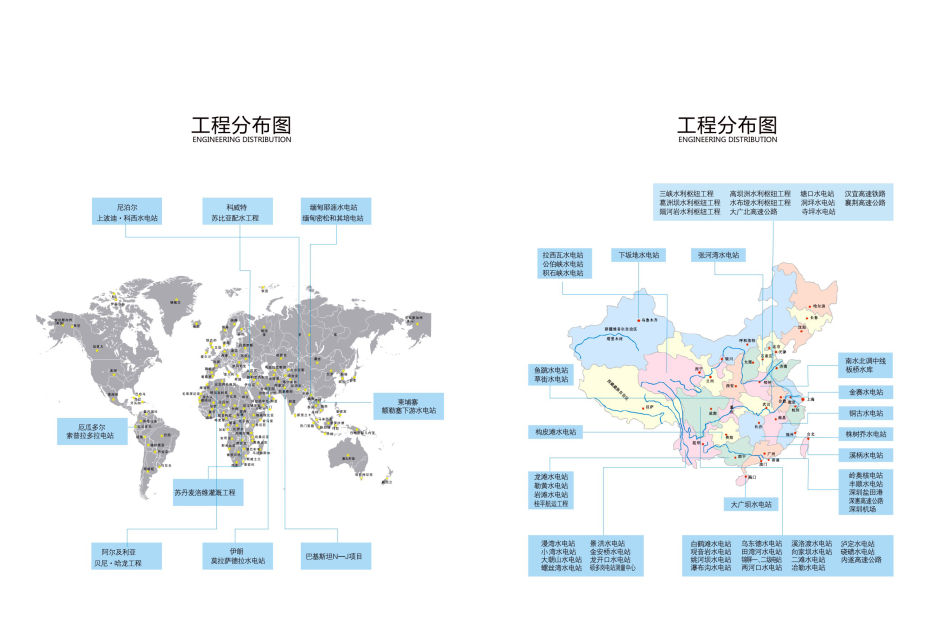

工程分布圖工程分布圖

儀器設備

葛洲壩測繪工程院現擁有各類GPS接收機、全站儀、數字水準儀、測距儀、回聲測深儀等測繪儀器設備總計180台(套),其中GPS接收機22台套、高精度測量機器人11台套,其它類型進口全站儀80餘台;還擁有全數字地面攝影測量系統、GIS地理信息系統、測繪儀器計量檢測系統和數位化成圖系統

比長基線場

葛洲壩測繪工程院擁有自行設計、施工、運營的比長基線場,可檢定標稱精度為±(1mm+1ppm)的全站儀和測距儀;組建了葛洲壩集團公司儀器檢定中心,並通過了湖北省計量認證。是國內極少的集測繪工程內外業、測繪儀器檢定一體化的專業測繪企業之一。

技術水平

(一)基礎測繪技術

1.數位化測圖
1996年葛洲壩測繪工程院以測繪葛洲壩城區近8平方公里的基地地形圖為契機,掌握了全站儀與計算機的無線通訊、GPS-RTK及數位化測圖軟體等套用技術,具備了數位化測圖能力。隨著測繪儀器設備的不斷更新,又逐步掌握了三維雷射掃描、數字近景攝影測量等數據採集的先進技術,使葛洲壩測繪工程院數位化測圖水平達到國內先進水平。
2.GPS-RTK
GPS-RTK(Realtimekinematic)技術能實時提供測點的三維坐標,並達到厘米級的精度。葛洲壩測繪工程院於1997年在水電行業最早引進該系統用於三峽水利樞紐水下地形測量,又逐步套用到施工測量的各個領域。如地形測量、圖根控制測量、線路測量等。
3.近景攝影測量
數字近景攝影測量是採用計算機代替人眼視覺原理,自動識別框標和“同名影像點”,自動提取三維空間信息,建立高精度的地形數位化模型。葛洲壩測繪工程院在水布埡工程導流洞出口高邊坡開挖、馬崖二期工程整治、大壩的左右壩肩開挖及三峽右岸廠房高邊坡開挖竣工地形測繪等項目的實施過程中得到廣泛套用,比傳統方法工作效率顯著提高,精度滿足大比例尺測圖及工程計量的要求。
4.地理信息系統
葛洲壩測繪工程院已建立了葛洲壩城區GIS地理信息系統,能實現地圖輸入、資料庫管理及空間數據分析、屬性查詢等功能,可及時進行地圖的修補和更新,為葛洲壩城區規劃提供各類數位化地圖服務。

(二)工程測量技術

1.控制測量
葛洲壩測繪工程院具備建立各種工程施工控制網的技術水平和實力。高精度全站儀在三峽水利樞紐、四川冶勒水電站、瀑布溝電站、向家壩水電站、溪洛渡水電站、錦屏一二級水電站等眾多工程項目施工控制網、變形監測網中得到廣泛套用,做到了自動觀測、記錄,自動判別測站限差,減少人為因素影響,提高了觀測精度並具有高度的智慧型性,實現了從外業數據採集到內業最終成果輸出的內外業一體化,降低了測量人員的勞動強度,顯著地提高了測量工作效率。
GPS靜態測量技術在葛洲壩測繪工程院已廣泛套用大型水電站、超長引水隧洞、高速公路、高速鐵路CPI和CPII及等領域的平面控制測量。葛洲壩測繪工程院在三峽工程和巴基斯坦N-J項目等水電項目、在襄荊和內遂等高速公路項目、在漢宜和漢孝城際等高鐵項目、在蘇丹麥洛維水利灌溉項目中,均採用了GPS靜態測量技術建立了高精度的平面控制網,控制網最大控制範圍可達數千平方公里。
2.雙曲拱壩施工測量技術
雙曲拱壩數學模型複雜,計算程式編寫難度也較大,常規測量放樣計算和方法不能滿足雙曲拱壩現代施工技術要求。葛洲壩測繪工程院針對不同的壩型和不同施工工藝的需求,選擇不同的開發平台(台式計算機、攜帶型計算機、掌上電腦、可編程計算器),結合現場施工具體需求開發了各種通用雙曲拱壩計算軟體(程式),實現數據處理自動化。該項成果被評為葛洲壩集團公司2004年度科技成果三等獎,該軟體在湖北宣恩洞坪水電站、雲南小灣水電站、錦屏一級水電站的雙曲拱壩施工測量中得以充分套用,成效顯著。
3.地下洞室群施工測量技術
3.1 地下定向技術
葛洲壩測繪工程院擁有5″級的陀螺全站儀,具備在20分鐘內,以±5″的精度在地下測出真北方向的能力,該技術在巴基斯坦N-J項目的30km超長引水隧洞控制測量中得以套用,此外,在捷運、礦山、大型豎井開挖等地下工程測量中均發揮著重要的作用。
3.2 地下工程貫通測量技術
葛洲壩測繪工程院經歷三峽工程、大朝山、漫灣二期、拉西瓦、溪洛渡、錦屏二級等項目的地下廠房工程的摸爬滾打,掌握了地下洞室群貫通測量技術。能根據地下洞室群的設計長度,經過理論推導,選擇合理的測量方案,確保洞室貫通。
3.3TBM施工導向測量技術
葛洲壩測繪工程院在巴基斯坦N-J項目中承擔了TBM控制測量工作,通過測量機器人與高精度陀螺儀結合,建立了一套高精度的TBM施工測量控制系統,並利用PPS雷射導向系統實現TBM施工自動化放樣。
4.大型機組安裝施工測量技術
葛洲壩測繪工程院具備70萬及以上大型水輪發電機組安裝測量的技術實力。經過葛洲壩、三峽、溪洛渡、錦屏、大朝山、公伯峽、拉西瓦等幾十個工程項目的歷練,在大型機組安裝測量方面有著豐富的經驗。
5.垂直升船機土建工程及設備安裝施工測量技術
三峽升船機為齒輪齒條爬升式垂直升船機,其過船規模為3000t級,最大提升高度113m,是目前世界上規模最大和技術難度最高的升船機。由葛洲壩測繪工程院編制的《長江三峽水利樞紐升船機主體工程土建及部分設備安裝工程施工測量技術方案》先後順利通過了由長江三峽集團公司組織的全國知名測量專家組的評審、由國務院三峽樞紐工程質量檢查專家組在北京召開三峽升船機施工測量專題評審。目前我院正承擔著三峽、向家壩的垂直升船機施工測量工作,通過系列專題技術研究或實驗,取得了高精度施工控制網的建立、平面基準垂直傳遞、高程基準垂直傳遞、二期埋件精密測量、高層建築物變形監測等豐富的技術成果。
6.豎井測量技術
葛洲壩測繪工程院在拉西瓦、錦屏二級等水電工程的豎井測量實踐中,以雷射準直技術代替傳統的懸吊鋼絲法,掌握了豎井開挖控制測量的先進技術。採用雷射準直,施工人員可根據雷射指向隨時調整方向,而且在大型豎井開挖中,可增加雷射束的數量,形成開挖斷面輪廓,就更能保證工程質量和精度。
7.高速公路施工測量
近來年葛洲壩測繪工程院在襄荊高速、大廣北高速內遂高速等項目上,通過GPS結合數字水準儀快速實現全線路控制及加密控制測量;套用全站儀及GPS-RTK實現了施工放樣自動判斷計算;套用可程式計算器或掌上電腦(PDA)實現將整條線路的平面、縱斷面等線路參數整體輸入,計算任意里程中邊樁的三維坐標,提高了測量成果的質量和工作效率,使斷面測量和細部放樣等工作的效率得到很大提高。
8.高速鐵路施工測量技術
葛洲壩測繪工程院在漢宜高鐵漢孝城際鐵路等項目中,實施技術攻關,掌握了高速鐵路的控制測量(CPI、CPII、CPIII);底座混凝土鋼模放樣;凸形擋台鋼模放樣;各類型單元軌道板檢測、錐點定位、基準點(GRP)測設和精調;道叉放樣等關鍵技術,實現高速鐵路施工測量的便捷、高效、無縫的測量流程。
9.水下地形
在舉世矚目的三峽工程建設中,葛洲壩測繪工程院將GPS測量技術廣泛用於控制測量、水下地形測量、固定斷面監測以及水文測量中。特別是在導流明渠進出口水下開挖、臨時船閘水下開挖、大江截流、基坑開挖、導流明渠截流施工期間,套用動態差分GPS實施大比例尺水下地形測量、在上下游平拋墊底、明渠攔石坎加糙實時進行定位導航,為工程的順利實施發揮了關鍵作用。GPS動態測量技術(RTD、RTK)與常規測量相比具有精度高、勞動強度小、生產作業效率高等優點,且不受天氣、地形、通視條件的限制。此外,對堤防的險工險段、水庫大壩、滑坡土石流的監測可實現實時監測。
10.變形監測
葛洲壩測繪工程院經過了近四十年的風風雨雨,在建築物變形監測方面積累了大量的技術經驗,出色地完成了葛洲壩、隔河岩、高壩洲、三峽工程等水利樞紐工程的變形監測任務,能夠運用各種不同的測量方法和手段,精確、及時、可靠地獲取監測數據,並能及時進行數據分析和安全預警,關鍵或重要部位的監測設備具有既能進行人工測量,又能進行自動測量的雙效性。

(三)現有技術成果

1.《水電水利工程施工測量規範》
由葛洲壩測繪工程院主持修編的《水電水利工程施工測量規範》(報批稿)順利通過審查,參加評審的25名國內知名專家一致認為該規範語言文字規範準確,內容全面,科學實用,達到了國際先進水平。
2.專利技術
近年來葛洲壩測繪工程院堅持以科技創新為先導,取得顯著成績,葛洲壩測繪工程院申報的用於提供建築物平面監測標誌的裝置、遠距離測量照準精確讀數裝置等9項專利獲得國家知識產權局授權。
3.測繪儀器計量檢定
葛洲壩測繪工程院具備先進的測量儀器檢定技術,擁有角度和長度兩個計量標準。角度檢定裝置可檢定標稱精度為0.5”高精度全站儀,比長基線場可檢定標稱精度為±(1mm+1ppm)的全站儀和測距儀,組建了經湖北省計量認證的中國葛洲壩集團股份有限公司儀器檢定中心,使得葛洲壩測繪工程院成為國內少有的集測繪工程內外業及儀器檢定一體化的測繪企業之一。
4.智慧財產權
4.1 工程計量程式化處理軟體
施工測量一項極為重要的工作是工程計量。國內商業成圖軟體基本上能完成計量工作,但效率低、工作強度大,對地形複雜的區域,生成的斷面圖不能準確反映現場實際,不能實現斷面圖的自動疊加,也沒有後續的方量計算報表功能。為此,葛洲壩測繪工程院開發了一套專門的軟體解決了上述問題。
這套工程量計算軟體基於AutoCAD二次開發平台,首創斷面批量生成功能,可以對大量斷面一次生成,並且具有斷面自動疊加,成倍地提高了工作效率和精準性。先後在三峽、向家壩、溪洛渡、錦屏一二級等許多大型水電站工程計量中套用,得到施工單位、監理、業主的高度評價。該成果被評為葛洲壩集團公司2004年度科技成果三等獎。
4.2 通用隧洞斷面繪製處理軟體
現今基礎建設工程施工中,洞室工程日趨增多,對開挖形體的控制和計量要求非常嚴格。由於隧洞工程需要頻繁檢測開挖斷面,並要求以最快的速度提供檢測資料。以前資料的處理大部分依靠手工來完成,內業工作量大、作業時間長。葛洲壩測繪工程院利用ObjectArx開發包和VC6,成功開發了通用隧洞斷面處理軟體,可以輕鬆實現隧洞斷面自動繪製與超欠挖工程量計算的自動化。
該軟體實現了兩個最主要的功能,一是實現設計斷面和實測斷面圖的繪製,另一個是實現超欠挖工程量計算和相關的統計功能。斷面繪製的主要功能是:實現設計斷面的繪製、實測斷面的繪製,超欠挖標註、繪製圖框、圖簽、繪製超欠挖表格的繪製。
從2005年開始,該軟體廣泛套用於三峽水利樞紐工程右岸地下電站、溪洛渡地下廠房、錦屏二級地下廠房等項目施工測量的內業處理,極大地提高了工作效率,使資料提供迅速、準確,可以將開挖或襯砌超欠挖信息及時反饋給施工單位,用於指導施工,提高效率,並得到施工、監理和業主單位的好評。
4.3 施工測量放樣、驗收系統
施工測量需要對測量過程作大量的計算、記錄,對於放樣和驗收測量還需做放樣單和驗收單,運用計算器及手工記錄雖有其靈活性,但有許多的缺點,如輸入的低效率、記錄式樣的不規範、錯誤率高等。針對這些問題,我院設計了一套完整的軟體系統,實現全部過程的數位化、標準化、規範化和基本自動化。
系統分為二個大的子系統。一個子系統是處理與外業測量相關的記錄,稱為外業系統。另一個是內業資料處理的自動化子系統,稱為內業系統。其中外業系統的在掌上型電腦上實現。內業系統又分為兩個部分,一個是交樣單、驗收單繪製軟體,另外一個是“放樣記錄手薄”記錄單生成軟體。其中交樣單、驗收單繪製軟體是一個基於AutoCAD平台的ARX應用程式,而“放樣記錄手薄”記錄單生成軟體基於AutoCAD和Excel。
外業過程中全部的記錄和計算工作均在掌上電腦上完成,所有的數據均以檔案的形式存放在掌上電腦中,產生的數據檔案用系統提供的內業軟體即可自動生成放樣單、驗收單和記錄手薄單,實現了對測量數據全過程進行數位化和標準化管理,徹底解決傳統手工工作方式下的低效問題。

企業文化

治企理念

務實進取厚待能者精益管理開拓創新
誠信為本自強自立合作共贏彰顯效能

質量方針

規範操作追求精確

質量承諾

為用戶提供科學、公正、準確的測量數據
對出具給用戶的數據報告、檢定證書承擔相關法律責任

企業架構

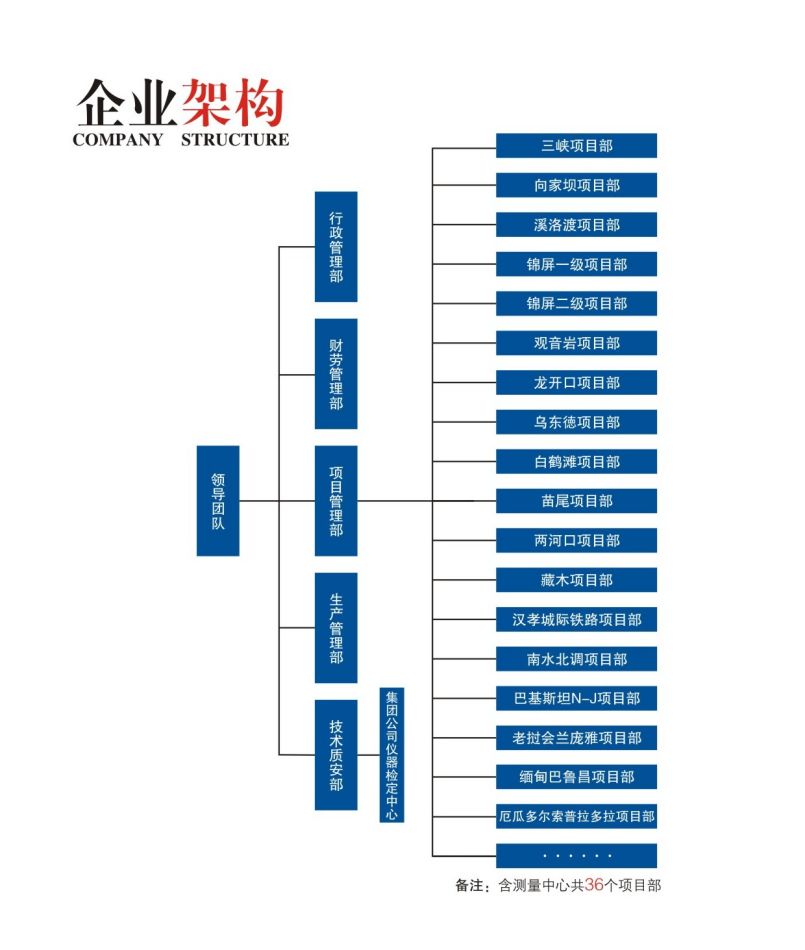

企業架構圖企業架構圖
