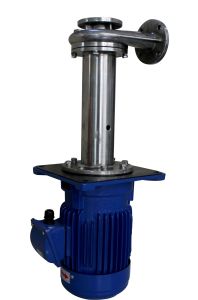

不鏽鋼液下泵

材質為不鏽鋼的液下泵。

水泵有很多種。從原理上可以分為氣壓泵,離心泵,軸流泵,混流泵,螺旋泵等。使用最多的是離心泵。
氣壓泵是靠大氣壓力提升水位的。憑藉活塞的運動,製造出一個近似真空,外部大氣壓將水壓上來。這種泵因為依賴與大氣壓,所以提升水的高度有限。
離心泵的原理是離心現象。是依靠葉輪葉片的轉動產生離心作用,將液體甩出。所以,其輸送效果依賴於葉輪的轉速,直徑等因素。
不鏽鋼液下泵的分類不能將其工作原理和用途綜合化分類,那樣將會很亂。用途是用途,原理是原理,不同原理的泵可以用在同樣的用途。同一種泵同樣可以用於不同場合,可以用於不同用途。 比如:混流泵就是斜流泵,其採用混流式葉輪,即液體流出葉輪的方向傾斜於軸線。 軸流式泵其液體流出方向平行於軸線。 其分類主要有化工泵 磁力泵 離心泵 排污泵 自吸泵 油泵 隔膜泵 螺桿泵 齒輪油泵 禁止泵 潛水泵 齒輪泵 管道泵 耐腐蝕泵 耐酸泵 多級泵不鏽鋼泵液下泵等等
不鏽鋼液下泵與介質接觸的零部件,系用聚乙烯醇縮丁醛改性酚醛玻璃纖維,經高溫模壓成型的酚醛玻璃鋼製件,聯接管、出液管採用半乾法卷制工藝製成的酚醛玻璃鋼管,葉輪軸套的裝配均用酚醛膠泥和液下泵泵軸粘成一體,液下各部裝配均用酚醛膠泥粘結,伸入液下全無金屬與介質接觸,耐腐性能絕對可靠,產品具有輕質、高強、不變形、耐溫、耐腐蝕等優良性能,在防腐方面可部分替代含鋁不鏽鋼、鐵及鈦合金等貴重金屬。
液下泵拆卸與裝配  1、如更換或檢?葉輪,可關閉出口閥門,卸去法蘭連線螺栓和底板連線螺栓,用起重工具將泵吊出容器。 2、將底板垂直在固定的支架上,卸去泵體的所有螺栓,取出泵蓋和葉輪螺母,用雙錘輕擊泵體,即可卸下葉輪。 3.採用了獨特的離心式雙平衡葉輪,供輸送不含固體顆粒等清潔的介質,振動噪音特低,效率高;採用開式雙平衡葉輪,供輸送不清潔帶有固體顆粒及短纖維的液體,運行平穩、不堵塞。 高溫不鏽鋼液下泵安裝、使用、維修  1、不鏽鋼液下泵組裝後, 檢查是否有金屬磨擦聲,各部件螺姆是否旋緊。  2、檢?泵軸和電機軸的同心度,上下聯軸器外圓左右差數不得超過0.1mm,聯軸器端面間隙保持1-2.5mm。

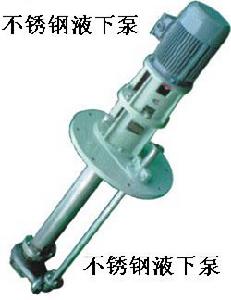

不鏽鋼液下泵不鏽鋼液下泵
3、泵的吸入口到容器底部之間距離為吸入口徑的2~3倍。泵體與器壁距離應大於口徑的2.5倍。 4、泵的出液管路,應另設支架支攛,其重量不允許支撐在泵上。 5、檢?電機的旋轉方向,使泵的旋轉方向符合指示方向。 6、關閉出口管路上的閘閥,接通冷卻水管。  7、起動電機,慢慢開啟出口管閒閥到痛要的位置,投入正常運轉。  8、經常檢查泵和電機的情況.軸承溫升不應超過75℃,軸承盒內應加足夠黃油。
不鏽鋼液下泵在傳動和旋轉方向:泵通過爪型彈性聯軸器由電動機直接驅動,從電動機端看泵為順時針方向旋轉。
玻璃鋼液下泵廣泛用於化工、石化、冶煉、染料、農藥、製藥、稀土、化肥等行業,在貯罐上輸送不含懸浮固體顆粒,不易結晶,溫度不高於100℃的各種非氧化性酸(鹽酸、稀硫酸、甲酸、醋酸、丁酸)等腐蝕介質的最理想設備。
不鏽鋼液下泵型號意義:
如:25FYB-15
25 - 泵吸入口徑25mm
Y - 液下離心泵代號
B - 材質為1Cr18Ni9Ti
F - 耐腐蝕系列
15 - 設計總揚程為15mm
不鏽鋼液下泵性能參數:
型號新舊
配用電機型號
流量Q
揚程m
效率%
轉速rpm
m3/h
L/S
25FYB-41
Y112M-2B5-4 kw
3.6
1
41
16
2900
25FYB-25
Y90L-2B5-2.2kw
25
21
25FYB-10
Y90L-2B5-1.5kw
10
22
40FYB-40
Y132S1-2B5-5.5kw
7.2
2
40
31
2900
40FYB-26
Y100L-2B5-3 kw
26
35
40FYB-16
Y90L-2B5-2.2 kw
16
40
50FYB-40
Y132S2-2B5-7.5 kw
14.4
4
40
42
2900
50FYB-25
Y112M-2B5-4 kw
25
50
50FYB-16
Y100L-2B5-3 kw
16
53
65FYB-40
Y160M1-2B5-11 kw
28.8
8
40
52
2900
65FYB-25
Y132S1-2B5-5.5kw
25
55
65FYB-10
Y112M-2B5-4 kw
10
58
80FYB-38
Y160L-2B5-18.5kw
54
15
38
62
2900
80FYB-24
Y160L-2B5-11kw
24
66
80FYB-15
Y132S2-2B5-7.5 kw
15
68
100FYB-57
Y200L2-2B5-37kw
108.8
28
57
63
2900
100FYB-37
Y180M-2B5-22kw
37
69
100FYB-23
Y160L-2B5-18.5kw
23
70
150FYB-35
Y225M-4B5-45kw
190.8
53
35
72
1480
150FYB-22
Y200L1-4B5-30kw
22
72
200FYB-34
Y225M-4B5-45kw
360
100
34
72
200FYB-21
Y200L1-4B5-30kw
21
73
