上海上電工機械有限公司

上海上電工機械有限公司，是國內第一家生產電線電纜專用設備的企業。

基本信息

• 中文名稱：上海上電工機械有限公司

上海上電工機械有限公司簡介

上海上電工機械有限公司：前身為上海電工機械廠，是國內第一家生產電線電纜專用設備的企業。公司現已被上海瑞華集團全資收購，已從原址軍工路搬遷至上海市嘉定區南翔鎮翔江公路485號。
原上海電工機械廠在上海市政府及上海電氣集團總公司的關心及支持下，已經於2003年7月30日順利地實現了轉制。公司新名稱為：上海上電工機械有限公司。公司性質為獨資企業，註冊資金1500萬，投資方為：上海瑞華集團（占100%），新公司運作機構為：五部一室，五部為：銷售部、生產製造部、質檢部、技術部、財務部。一室為：綜合管理辦公室。公司員工300人，新公司經營電線電纜專用設備的設計及製造。
經濟全球化給瑞典瑞華集團這一國際跨國集團帶來了鍥機。瑞典瑞華公司1992年投資中國，已在國內擁有三十多家企業，2001年組建上海瑞華（集團）有限公司。集團是科、工、貿結合的經營實體。僅上海南翔就有36.6萬多平方米的生產基地，具有雄厚的人力和物力資源。瑞華集團主要產品涉及五大類：工業電氣自動化系統集成、電力設備、環保設備、機械製造及加工、環保型混合電能超級電容車動力系統總成。
瑞華集團上海上電工機械有限公司是國內最大的電線電纜專用設備製造廠之一，企業通過長期的技術儲備和研製開發，具備成套線纜設備的開發設計、製造能力。目前形成的主要產品有拉絲機系列、框絞機系列、變壓器行業的換位導線生產線和光纖複合架空地線(OPGW)生產線。
我們非常歡迎各位能來我公司參觀考察。
公司地址：上海市嘉定區南翔鎮翔江公路485號

上海上電工產品簡介

一、拉絲機系列

1）LHD-450/13型直列式銅大拉機組（另有11型、9型）　
本機組適用於Ф8.0mm圓銅線材的拉制

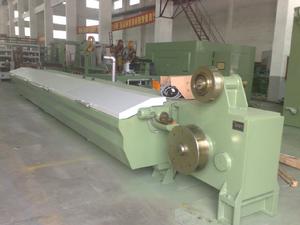

LHD-450/13型直列式銅大拉機組

進線直徑Ф8 mm
出線直徑
Ф1.3 ～4.0mm（雙盤收線時）
Ф1.5 ～4.0mm（圈式下線時）
拉線速度 25 m/s（退火時20 m/s）
拉絲主電機 250 Kw（DC）
定速輪電機 75 Kw（DC）
2）LHD-450/13型直列式鋁及鋁合金大拉機組（另有15型、11型、9型）　
本機組適用於Ф9.5 mm ~ 12 mm鋁及鋁合金線材的拉制

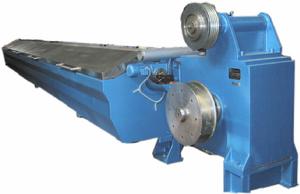

LHD-450/13型直列式鋁及鋁合金大拉機組

進線直徑 Ф9.5 mm ~ 12 mm
出線直徑 Ф1.8 mm ~ 4.5 mm（鋁）
Ф2.0 mm ~ 4.0 mm（鋁合金）
拉絲主電機 280 Kw（DC）
定速輪電機 45 Kw（DC）二、框絞機系列

1）JK-630/6+12+18+24型分體式框式絞線機組（另有30、36、54、84、91型）　
本機組主要適用於絞合大長度裸鋁、裸銅線及鋼芯鋁絞線

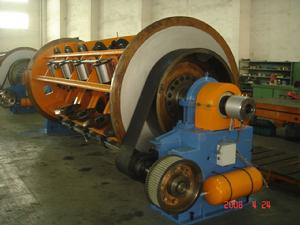

JK-630/6+12+18+24型分體式框式絞線機組

絞合單線直徑:
φ1.8-5.0mm (Al)
φ1.5-5.0mm (Cu)
框架最高轉速及功率:
6盤 180r/min 45kw（DC）
12盤 160r/min 45kw（DC）
18盤 140r/min 55kw（DC）
24盤 120r/min 75kw（DC）
牽引功率 100kw（DC）
絞合節距50-1150mm
牽引線速度35 m/min
2）JK-630/6+12+18+24型地軸式框式絞線機組（另有30、36、54、84、91型）

JK-630/6+12+18+24型地軸式框式絞線機組

本機組主要適用於絞合大長度裸鋁、裸銅線及鋼芯鋁絞線 絞合單線直徑:
φ1.8-5.0mm (Al)
φ1.5-5.0mm (Cu)
框絞轉速及絞合節距
6盤 180rpm 26 – 476 mm
12盤 160 rpm 29 – 534 mm
18盤 140 rpm 33 – 605 mm
24盤 120 rpm 38 – 699 mm
牽引線速度35 m/min
主電機功率 132kw（DC）
3）JK-710/12+18+24+30型地軸式框式絞線機組（另有30、36、61、54、91型）　
本機組主要適用於絞合大長度裸鋁及鋼芯鋁絞線的絞制

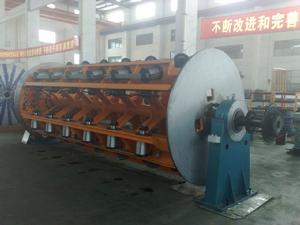

JK-710/12+18+24+30型地軸式框式絞線機組

絞合單線直徑:
φ1.8-5.0mm (Al)
最大絞合直徑 50mm
框絞轉速
12盤 160 rpm
18盤 140 rpm
24盤 120 rpm
30盤 100 rpm
絞合節距 50 - 800 mm
牽引線速度 35 m/min
主電機功率 185kw（DC）
4）JK-500/12+18+24型地軸式框式絞線機組（另有其他型號）　
本機組主要適用於絞合大長度裸鋁、裸銅線及鋼芯鋁絞線

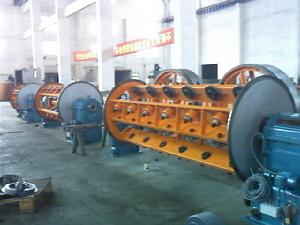

JK-500/12+18+24型地軸式框式絞線機

絞合單線直徑:
φ1.8-5.0mm (Al)
φ1.5-5.0mm (Cu)
框絞轉速及絞合節距
12盤 180 rpm 28 – 520 mm
18盤 160 rpm 31 – 578 mm
24盤 140 rpm 37 – 680 mm
牽引線速度 40m/min
主電機功率 75kw（DC）三、500型48盤換位導線生產線

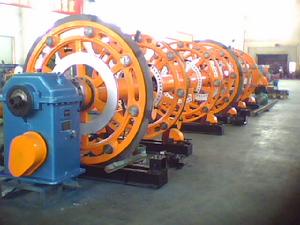

500型48盤換位導線生產線

導線集束規格5,7,9,11…47根
單根導線規格
(1.25-2.8)×(4-12.5) mm
超規格 (1.12×3.35) mm
換位集束後最大外形尺
50×25 mm
籠架轉速
1, 1.5, 2, 2.67, 3, 4 r/min
牽引速度 4～12 m/min
換位節距 28～320 mm
紙包最多層數 36層
紙包節距 4.9～73 mm
籠內放線盤規格 PN500 mm四、JL-630/8+16型OPGW生產線

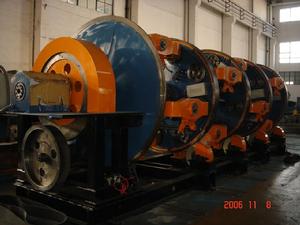

OPGW生產線

絞合單線直徑Ф2~Ф6 mm
最大絞合外徑Ф45 mm
絞籠轉速及節距
8盤:100 r/min 50~1000 mm無級可調
16盤: 80 r/min 70~1100 mm無級可調
出線速度 3.4~45 m/min
