概述

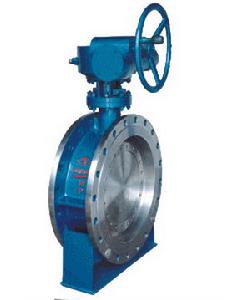

三偏心多層次硬密封法蘭蝶閥系長壽命、節能型蝶閥。其結構採用三維編心原理設計,閥座採用硬軟密封兼容的多層次結構,加工精湛,工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。被廣泛地套用冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
用途
三偏心多層次硬密封法蘭蝶閥結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復迴轉,驅動力矩小等特點,用於截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。被廣泛地套用冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
特點
三偏心多層次硬密封法蘭蝶閥採用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
設計標準 :GB/T12238-1989;JB/T8527-1997
法蘭連線尺寸:
GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
公稱通徑 | DN(mm) | 50~2000 | 50~500 | |||
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
滲漏率 | <0.1×DNmm/s(符合GB/T13927-92標準) | |||||
適用溫度 | 碳鋼:-29℃~425℃ 不鏽鋼-40℃~600℃ | |||||
適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、鹼、鹽帶有弱腐蝕性介質等 | |||||
驅動形式 | 蝸桿蝸輪傳動、氣傳動、電傳動 |
