三偏心多層次硬密封對夾蝶閥

三偏心多層次硬密封對夾蝶閥概述及特點

三偏心多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構採用三維編心原理設計，閥座採用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地套用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
由於本產品蝶閥採用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三偏心多層次硬密封對夾蝶閥採用標準

設計標準:GB/T12238-1989；JB/T8527-1997
法蘭連線尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

三偏心多層次硬密封對夾蝶閥主要技術參數

公稱通徑DN（mm）50～200050～500
公稱壓力PN（MPa）0.61.01.62.54.0
試驗壓力強度試驗0.91.52.43.756.0
密封試驗0.661.11.762.754.4
氣密封試驗0.60.60.60.60.6
適用溫度碳鋼:-29℃～425℃不鏽鋼-40℃～600℃
適用介質空氣、水、蒸氣、煤氣、油品以及酸、鹼、鹽帶有弱腐蝕性介質等
驅動形式蝸桿蝸輪傳動、氣傳動、電傳動

三偏心多層次硬密封對夾蝶閥主要零件的材質

零件名稱材料
閥體鑄鐵、不鏽鋼、鉻鉬鋼、合金鋼
蝶板鑄鋼、合金鋼、不鏽鋼、鉻鉬鋼
密封圈不鏽鋼與耐高溫石棉板組合成多層次
閥桿2Cr13、1Cr13不鏽鋼、鉻鉬鋼
軸承奧氏體不鏽鋼、304氮化
填料柔性石墨

三偏心多層次硬密封對夾蝶閥三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大於密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠實現自鎖，防止蝶板過位

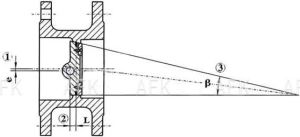

三偏心多層次硬密封對夾蝶閥原理圖
