簡介
根據國家試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大於額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度，從感應電勢的關係式可以看出，為了施加大於額定電壓的試驗電壓，而又不使鐵芯飽和，可採用增加電源頻率的辦法，必須用大於倍頻電源發生器。 操作簡單、性能可靠、能很好地滿足變壓器、互感器感應耐壓的需要。【使用環境】
1、電源條件：三相380V/50Hz
2. 輸出電壓：50—500V(最大750V),150Hz；
100—1000V(最大1500V)，150Hz；
3. 容 量：1－1000KVA；
4. 波 形：正弦波，失真度小於1%；
5. 負載特性：阻性、感性、容性均可；
產品結構

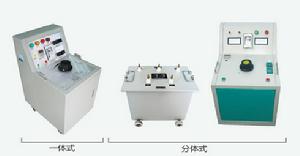

由三相五柱變壓器（或三台單相變壓器）、單相調壓器、電抗器及控制部分組成。根據用戶要求，外形可為整體式，也可為分體推移式。
用途
1. 廣泛用於對電壓互感器作倍頻感應耐壓試驗。2. 對電力變壓器進行分相的倍頻感應耐壓試驗。
3. 對其它感應線圈式的電氣產品作倍頻感應耐壓試驗。
技術參數
容量：3～1000kVA。輸入電壓：AC 380V 50HZ 三相。
輸出電壓：200～1000V 150HZ 單相。
輸出波形：正弦波 失真度小於2%。
負載特性：負載可以是阻性、感性、容性。
局部放電：全電壓下小於2PC。
使用方法
1. 帶調壓器（3kVA～10kVA）1) 按接線圖連線、再根據被試品來調整過流保護電流值。
2) 使調壓器在最低位置，合電源開關，零位指示燈亮，檢查是否缺相，啟 動試驗台。
3) 調節調壓器使三倍頻輸出的電壓達到試驗電壓，用示波器測量輸出電壓波形、頻率及輸出電壓值，使之達到試品的試驗要求。
4) 試驗完畢，調節調壓器使三倍頻輸出電壓為零，零位指示燈亮，再分閘。
5) 切斷電源，試驗結束。
2. 不帶調壓器（10kVA～1000kVA）
1) 按接線圖連線，再根據被試品來調整過流保護電流值。
2) 使電感在最高位，開電源開關，檢查是否缺相，啟動試驗台。
3) 調節電感器手柄時電壓表升壓，當電流在最低電流時即產生諧振，達到試驗電壓值，測量輸出電壓波形、頻率及輸出電壓值直到達到被試品的試驗電源要求。
4) 試驗完畢，調節電感手柄使達到最高位置。
5) 切斷電源開關，試驗結束。
