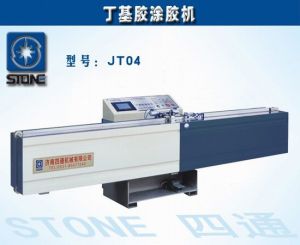

丁基膠塗布機
一、主要用途與適用範圍
丁基膠塗布機使用於槽鋁式中空玻璃鋁框架兩側丁基膠的塗布
二、主要規格及技術參數
輸入電源380V/50Hz三相四線
丁基膠塗布機 輸入總功率2.5KW
輸送速度0-28m/min
膠頭-可調範圍6-20m/min
打膠溫度110-150℃
外型尺寸3500×700×1300mm
重量約850kg
三、性能特點
2、傳送採用變頻電機，運行速度平穩、速度可調節，塗膠均勻。
3、自動開關機功能，使用更加方便。
四、生產準備
成品丁基膠在常溫下呈固體形態，須經過110-150℃得高溫才能融化使用，因丁基膠導熱較慢須加熱20-30分鐘（視氣溫而定）才能完全融化，所以要求每次使用該機之前要加熱膠缸、膠頭（110-150℃下保溫）待膠融化後才能進行工作
五、使用方法
1、設備的調整（手動程式使用）
將手動、自動鏇鈕轉到手動狀態下。接通電源，能進行油泵啟動、油缸進退、皮帶傳送、膠頭、膠缸加熱、出膠開關。
2、當油缸進退鏇鈕轉到進時油缸推動活塞前進。轉到退時則油缸帶動活塞退回，
注意：當膠缸未加熱時不能開動油缸進退，此時未被融化的丁基膠會損壞活塞。
3、膠頭加熱，膠缸加熱鏇鈕鏇至開時，加熱開始。此時啟動輸送帶轉動以保護其不被烤壞。
4、塗膠時使用調整說明
丁基膠塗布機工作速度在14m/min左右，出廠時已調定好，如塗膠時出現斷續可調大壓力。出膠量少時，須調大壓力或開大膠口螺絲。
若調整後仍感到快慢不合適，可調整液壓的壓力和膠缸、膠頭的溫度。出膠的快慢與壓力和溫度都有關係。如果輸送帶的速度、壓力溫度都調整合適了，不可加工出合格滿意的產品，請與廠家聯繫。
如客戶在使用時，對工作速度、效率不滿。客戶可自行調整變頻器，來控制輸送帶的速度以及相應調整壓力、溫度等，使設備生產出合格產品，滿足客戶的需求。
5、腳踏開關在手動狀態下可控制出膠開關和中間壓輪（訂做），主要用於圓形或弧形鋁框。
6、丁基膠塗布機的前後壓輪和出膠時間在出廠前均已調定好，如果因工作需要需進行調整時可通過面板上的人機界面來進行調整。
7、丁基膠塗布機裝有定時開機和延時關機的功能，可以通過人機界面來設定時間，只要每次按一下啟動鍵，系統就可以自動的開機關機。
8、在不使用自動開關機的功能情況下，如果要停止工作或下班時一定要在關掉加熱約半小時左右後在關傳送。
六、自動狀態下的使用
1、當丁基膠充分加熱後（達到設定溫度後）在手動狀態下踏動腳踏開關（膠缸在工進狀態）可順利擠出膠時，即可將手動轉為自動，
2、將工件放置在輸送帶電眼的前方。將其扶正，當工件前段通過電眼時，工進電磁閥才能得到啟動，油缸恆壓工進，以此完成出膠、壓輪1下、壓輪2下，當工件後端經過電眼後，壓輪1抬起、出膠口關、壓輪2抬起，鋁框四邊進行四個工作循環後，塗膠完成。
七、使用注意事項
使用丁基膠必須合格，並保證清潔無顆粒硬物，否則極易堵賽出膠口，若發現不出膠時可檢查膠缸內有無原料，若無膠時可補充膠料。若不缺膠且溫度正常，則可能已堵塞出膠口，這時刻拆下膠頭後部螺鏇桿，用細鐵條做成挖耳勺狀先挖出粗孔的膠再用1.5mm以下的鋼絲進行疏通取出堵塞物既可。
使用中若較長時間停工待料，可使用較低溫度保溫，待使用時再升溫，這樣可以縮短加熱時間，提高工作效率。
八、膠頭的安裝與清洗
膠頭魚開關軸的安裝：先把膠頭裡的異物清理乾淨，把密封圈安裝好，在八開關軸的小孔對準出膠口，用橡膠錘或木錘輕敲，然後用鐵棒頂在開關軸的內空中心，用鐵錘砸入。用12-14呆扳手轉動開關軸，看是否轉動，使其開關軸孔對準膠頭出膠口。
1、膠頭的安裝：
將膠頭放入膠缸座，放入滑動螺桿，把膠頭蓋放正，在緊螺桿時應對角緊，如緊螺絲偏位，會在膠頭與膠缸接觸處出現滲漏。
2、膠頭與拉桿的安裝：
膠頭安裝完畢後，用手鎖住電磁閥，使打膠氣缸處於工進位置，然後調整拉桿，使兩桿端軸承與打膠頭連線板、擺臂系統兩孔距離一樣。擰緊固定螺栓，鬆開電磁閥，使膠頭處於關閉狀態。
3、膠頭的清洗：
首先把液壓壓力降為“0”，關閉液壓膠缸進退打膠“進”。拆下膠頭，把膠頭放入汽油里浸泡，然後挖出裡面的膠，用於1.5mm的鐵絲疏通出膠孔，徹底清洗。
4、丁基膠打膠調整原則：
在調整打膠時應遵循以下原則：
膠頭開關孔與膠頭處於最大開啟狀態，膠頭調整螺絲處於最大出膠量，然後逐步加大氣壓壓力，一邊調整壓力一邊進行打膠試驗，先調整好其中一個膠頭，以這個位基準，然後再調整另一膠頭調整螺絲，直到合適為止。
注意：
打膠孔處於最大開啟狀態，所需壓力也小，如有微雜物可順利排出。壓力降低，也可延長氣液增壓缸的使用壽命。
5、鋁框打膠高低的調整：
首先拆下前中護板，膠缸底部連線處有四個螺絲，兩邊為鎖緊螺絲，中間為上下調整螺絲。如鋁框打膠台靠上，應把膠缸上升略調，逐步試驗，直到合適為止，擰緊螺絲。相反則下調。
6、膠頭間距的調整：
首先把膠缸選擇開關打到退，壓力降為“0”，關閉液壓開關。把活動膠頭上的四個固定螺絲鬆開，調節進給絲桿，直到合適為止。
九、氣源處理器的調整
1、氣源處理器是用過濾器、減壓閥和油霧器組合而成。從空氣壓縮機輸出的壓縮空氣含有大量水分、油分和粉塵等雜物，處理器主要清楚這些雜質。
2、過濾器必須經常放水，排水時可按動水杯下方的排水閥即可。
3、減壓閥設有自動鎖裝置鏇鈕，當要改變氣動系統的壓力時可提起鏇鈕，向“＋”方向鏇轉，可提高系統壓力。反之向“－”方向鏇轉，可降低系統壓力，壓下鏇鈕可鎖定壓力。
油霧器的油霧量是可調的，潤滑油建議使用透明1號油（ISORG32）。
4、要經常保持各油氣路的完好，不要把氣管壓破、擠扁，若發生氣路堵塞，要清洗管路。
註：本產品如有改動,恕不另行通知!
