一體化噴嘴

測量原理

BYM-BP一體化噴嘴是宏沛測控司簡稱(HP)測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，標準噴嘴廣泛套用於石油、化工、冶金、電力、輕工等部門。 充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，於是在節流件前後便產生了壓力降，即壓差，介質流動的流量越大，在節流件前後產生的壓差就越大，所以標準噴嘴可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。 智慧型節流裝置（標準噴嘴）是集流量、溫度、壓力檢測功能於一體，並能進行溫度、壓力自動補償的新一代流量計，該孔板流量計採用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

特點

▲標準噴嘴流量計節流裝置結構易於複製，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲標準噴嘴計算採用國際標準與加工
▲標準噴嘴流量計套用範圍廣，全部單相流皆可測量，部分混相流亦可套用。
▲標準型節流裝置無須實流校準，即可投用。
▲採用進口單晶矽智慧型差壓感測器
▲高精度，完善的自診斷功能
▲智慧型標準噴嘴智慧型孔板流量計其量程可自編程調整。
▲智慧型標準噴嘴可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有線上、動態全補償功能外，智慧型孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程範圍寬、大於10：1
智慧型型孔板流量計技術指標
▲高精度：±0.075%
▲高穩定性：優於0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

技術參數

1. 公稱直徑：20mm≤DN≤630mm
2. 公稱壓力：PN≤42Mpa
3. 工作溫度：-40℃≤t≤550℃
4. 雷諾數範圍：0.25≤β≤0.44時，70000≤ReD≤10000000
0.44≤β≤0.8時，20000≤ReD≤10000000
5. 喉徑比：0.30≤β≤0.80
6. 精度：0.5級、1級 、 1.5級、2級
7. 參照標準：GB/T2624-2006、JJG640-94
8. 連線方式：法蘭連線、焊接

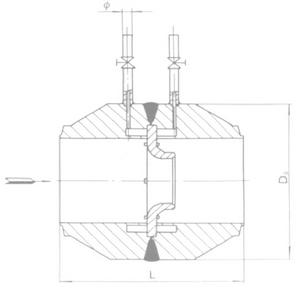

結構圖
