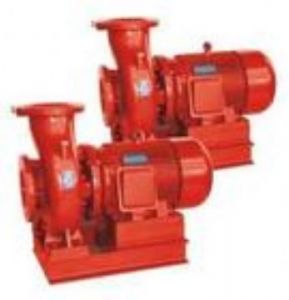

.XBD-W型臥式消防泵系臥式單吸結構,是最新開發生產的節能系列產品。其性能參數及技術指標符合有關標準,具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。XBD-W型消防泵全系列共有5個品種40個規格,其性能範圍額定流量為5～40L/s,壓力範圍為0.18～2.0MPa,配套功率範圍為2.2～180kW,口徑範圍為φ50～φ150mm。XBD-W型消防泵組可供輸送不含固體顆粒的清水及物理化學性質類似於水的液體之用。主要用於消防系統增壓送水、也可套用於廠礦給排水、高層建築增壓送水、遠距離送水、採暖、浴室、鍋爐冷暖水循環增壓、空調製冷系統送水及設備配套等場合。
XBD-W型消防泵產品用途:
XBD-W型系列消防專用泵適用於消防管道增壓送水。供輸送清水或物理化學性質類似於清水的其它液體進行增壓之用。使用介質溫度不超過80℃,適用於工業和城市給排水、高層建築增壓送水、園林噴灌,遠距離送水、採暖、浴室等冷暖水循環增壓及設備配套等。
性能
泵性能範圍
額定流量 5L/s～200L/s
額定壓力 0.30MPa～1.5MPa
轉速 2900r/min；1450r/min；980r/min
泵進口壓力≤0.3MPa
泵最大工作壓力≤1.6MPa
泵進、出口口徑65～350mm
■產品特性
泵為單級單吸離心泵，安裝形式為立式或臥式。
可根據現場使用條件、多方式安裝。並依賴流量、揚程要求採用並、串聯方式增加所需流量、揚程。
軸承採用低噪音封閉軸承，出廠時已注入潤滑脂，可保證連續運行兩年以上。且組件同心度高，泵葉輪具有極好的動平衡，運行無振動，改善了使用環境。
泵軸封為機械密封，解決了常規離心泵填料的嚴重滲漏，增加了使用壽命，確保運行場地乾淨整潔。
泵轉動時可能產生摩擦的零件均採用耐磨，耐腐蝕及高抗咬合的材料組合以確保運行可靠，降低噪聲，同時避免產生鏽水，堵塞噴淋等消防器件，大大延長了使用壽命和停機後生鏽咬死現象。
型號意義:
型 號 流量Q
(L/s) 壓力P
(MPa) 轉速n
(r/min) 效率η
(%) 功率N
(Kw) 必需汽蝕餘量
(NPSH)r(m)
XBD1.8/5-50W 5 0.18 1450 65 2.2 3.2
XBD2.7/5-50W 5 0.27 1450 65 3 3.2
XBD3.6/5-50W 5 0.36 1450 65 4 3.2
XBD4.5/5-50W 5 0.45 1450 65 5.5 3.2
XBD5.4/5-50W 5 0.54 1450 65 5.5 3.2
XBD6.3/5-50W 5 0.63 1450 65 7.5 3.2
XBD7.2/5-50W 5 0.72 1450 65 7.5 3.2
XBD8.1/5-50W 5 0.81 1450 65 7.5 3.2
XBD2.3/10-75W 10 023 1450 68 5.5 3.0
XBD3.4/10-75W 10 0.34 1450 68 7.5 3.0
XBD4.6/10-75W 10 0.46 1450 68 11 3.0
XBD5.5/10-75W 10 0.55 1450 68 11 3.0
XBD6.9/10-75W 10 0.69 1450 68 15 3.0
XBD8.0/10-75W 10 0.80 1450 68 15 3.0
XBD9.2/10-75W 10 0.92 1450 68 18.5 3.0
XBD10.3/10-75W 10 1.03 1450 68 18.5 3.0
XBD2.9/20-100W 20 0.29 1450 72 11 3.5
XBD4.3/20-100W 20 0.43 1450 72 15 3.5
XBD5.8/20-100W 20 0.58 1450 72 22 3.5
XBD7.2/20-100W 20 0.72 1450 72 30 3.5
XBD8.6/20-100W 20 0.86 1450 72 30 3.5
XBD10.1/20-100W 20 1.01 1450 72 37 3.5
XBD11.5/2W0-100W 20 1.15 1450 72 45 3.5
XBD13.0/20-100W 20 1.30 1450 72 45 3.5
XBD4.2/25-125W 25 0.42 1450 73 22 3.5
XBD6.3/25-125W 25 0.63 1450 73 30 3.5
XBD8.4/25-125W 25 0.84 1450 73 45 3.5
XBD10.5/25-125W 25 1.05 1450 73 55 3.5
XBD12.6/25-125W 25 1.26 1450 73 75 3.5
XBD14.7/25-125W 25 1.47 1450 73 75 3.5
XBD16.8/25-125W 25 1.68 1450 73 90 3.5
XBD18.9/25-125W 25 1.89 1450 73 90 3.5
XBD5.8/45-150W 25 0.58 1450 73 45 3.0
XBD8.7/45-150W 25 0.87 1450 73 75 3.0
XBD11.6/45-150W 25 1.16 1450 73 90 3.0
XBD14.5/45-150W 25 1.45 1450 73 110 3.0
XBD17.4/45-150W 25 1.74 1450 73 135 3.0
XBD20.3/45/150W 25 2.03 1450 73 155 3.0
XBD23.2/45-150W 25 2.32 1450 73 180 3.0
XBD26.1/45-150W 25 2.61 1450 73 180 3.0
