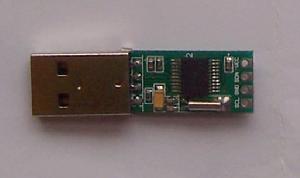

即USB2I2C 轉換器.通過USB2I2C轉換器用戶可以非常方便地實現PC機USB匯流排和下位機端各種I2C/IIC設備之間的通信:工作溫度:-20°C - +70°C.USB 2.0轉I2C接口,USB匯流排供電,無需外部電源;2線制I2C/IIC/TWI/SMBUS接口,支持20KHz/100KHz/400KHz/750KHz 4種傳輸速度;提供電源輸出:+3.3v ,+5V;接口信號:SCL、SDA、GND、+5V、+3.3V;2線制同步串I2C/IIC/TWI/SMBUS是主動式串口,只能作為I2C/IIC/TWI/SMBUS匯流排上的Host或Master主機端,在計算機端的過程控制下,可以直接從外部電路輸入輸出數據,一般不需要外接單機/DSP/MCU;

USB2I2C:USB轉I2C/IIC/TWI/SMBUS專用晶片
USB2I2C是一個USB匯流排轉I2C匯流排 (I2C/IIC/TWI/SMBUS)的接口晶片,通過USB2I2C晶片可以非常方便地實現PC機USB匯流排和下位機端I2C接口(即IIC或TWI匯流排:SCL 線、SDA 線)之間的通信。
USB2I2C晶片上位機PC端提供簡單易用的USBIOX.DLL動態庫調用,可以方便地被VB,VC等上位機開發工具調用。
USB2I2C功能特點:
全速USB設備接口,兼容USB V2.0。外圍元件簡單,只需1個12M晶體和2個電容。
●低成本,可以通過I2C匯流排直接實現上位機與下位機之間的連線,無需輔助MCU。
●上位機軟體能夠實現靈活實現I2C/IIC/TWI匯流排協定的各種操作。
●作為Host/Master 主機端。 I2C接口提供SCL和SDA信號線,支持SCL時鐘4種不同傳輸速度:100KHz/400KHz/750KHz。
●採用小型的SSOP-20封裝。
上位機使用說明:
USBIO_ReadI2C();//讀i2c操作 USBIO_WriteI2C();//寫i2c操作
USBIO_StreamI2C();//通用讀/寫i2c操作
USBIO_ReadEEPROM();//讀i2c接口EEProm操作 USBIO_WriteEEPROM();//寫i2c接口EEProm操作
套用領域:
1、USB轉I2C適配器;
2、USB Dongle;
3、USB接口互動新媒體;
4、USB接口筆記本電源管理器;
5、電視機I2C匯流排調試器,等。
