pscad

pscad（PSCAD/EMTDC）（全稱Power Systems Computer Aided Design）是世界上廣泛使用的電磁暫態仿真軟體，EMTDC是其仿真計算核心，PSCAD為EMTDC（Electromagnetic Transients including DC）提供圖形操作界面。最早版本的EMTDC由加拿大Dennis Woodford博士於1976年在曼尼托巴水電局開發完成。

介紹

pscad

Dennis Woodford

最初的EMTDC代碼由丹尼斯.伍德福德在1975年開始編寫。編寫這個程式的原因是因為當時現存的研究工具不能夠滿足曼尼托巴電力局對尼爾遜河高壓直流工程進行強有力和靈活的研究的要求。自此之後程式被不斷開發，至今已被廣泛地套用在電力系統許多類型的模擬研究，其中包括交流研究，雷電過電壓和電力電子學研究。EMTDC開始時在大型計算機上使用。然後在1986年被移植到Unix系統和以後的Windows系統上。

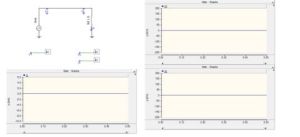

PSCADPSCAD/EMTDC採用時域分析求解完整的電力系統及微分方程(包括電磁和機電兩個系統)，結果不僅非常精確。更值得一提的是它允許用戶在一個完備的圖形環境下靈活地建立電路模型，進行仿真分析，用戶在仿真的同時，可以改變控制參數，從而直觀地看到各種測量結果和參數曲線，極大地方便用戶提高仿真的樂趣和效率。PSCAD裡面提供豐富的元件庫，從簡單的無源元件到複雜的控制模組，以致電機、FACTS裝置、電纜線路等模型都有涵蓋。如果這些還不夠你用的話，PSCAD允許用戶自定義的方式全新定義一個模組；新模組可以由元件庫里提供的模組組合形成，當然你乾脆用FORTRAIN寫一個，也沒問題，但前提是可以正確運行。其自帶的範例對於初學者來說，也是非常有用的，包括了各種典型的研究對象，初學者可以從這些典型模型上修改開始，直至發展成為自己想要的研究對象。

常用原件

· Resistors, inductors, capacitors——RLC

· Mutually coupled windings, such as transformers——各種變壓器模型

· Frequency dependent transmission lines and cables (including the most accurate time domain line model in the world!)——架空線、電纜的時域模型

· Current and voltage sources——電流、壓源

· Switches and breakers——開關、刀閘

· Protection and relaying——繼電保護原件

· Diodes, thyristors and GTOs——電晶體，IGBT、GTO之類的

· Analog and digital control functions——模擬、數字控制器

· AC and DC machines, exciters, governors, stabilizers and inertial models——交直流電機，勵磁機、穩定器以及剛體大軸模型。

· Meters and measuring functions——測量儀表，測功率電流電壓參數等等

· Generic DC and AC controls——通用的交直流控制元件

· HVDC, SVC, and other FACTS controllers——HVDC、SVC、各種FACET控制器

· Wind source, turbines and governors——風力模型，汽輪機以及調速器模型

研究領域

· Contingency studies of AC networks consisting of rotating

machines, exciters, governors, turbines, transformers,包括 旋轉電機，汽機，變壓器等交流網路的研究

transmission lines, cables, and loads線路、電纜、負荷模型研究

· Relay coordination繼電保護配合

· Transformer saturation effects變壓器飽和研究

· Insulation coordination of transformers, breakers and arrestors絕緣配合

· Impulse testing of transformers變壓器衝擊試驗

· Sub-synchronous resonance (SSR) studies of networks with machines, transmission lines and HVDC systems含有HVDC的交直流混聯繫統的次同步諧振研究

· Evaluation of filter design and harmonic analysis濾波器、諧波研究

· Control system design and coordination of FACTS and HVDC; including STATCOM, VSC, and cycloconverters 高壓直流輸電和FACTS裝置控制系統的設計

· Optimal design of controller parameters控制參數最佳化

· Investigation of new circuit and control concepts 新設計電路、控制迴路的效果測試

· Lightning strikes, faults or breaker operations雷擊、故障以及開關切換仿真研究

· Steep front and fast front studies陡前波分析

· Investigate the pulsing effects of diesel engines and wind turbines on electric networks分散式發電研究。
