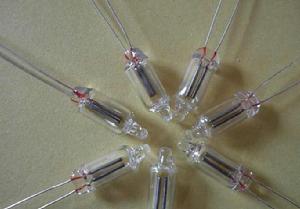

ne氖燈套用
氖燈利用其放電發光特性，電氣特性或兼用兩特性，在電器設備、電子線路或儀器儀表中作指示用，在電路元件，在電器設備。電子線路或電路元件用。可以利用氖燈的發光特性，用於各種家用電器和配電板上電源指示用，保險絲監視器，高頻電壓指示和測電筆指示等。
如把較多的燈管排成行列，用適當電路使其中某些燈管起輝，就可以出現發光的字元或圖像，並且能夠變換。
氖燈也用作數字指示或圖畫廣告，極為醒目。利用它的電氣特性可以套用於直流電壓穩定，電路保護，充電電壓指示和弛張振盪電路等。氖燈兼用發光和電子特性的套用有觸發電路用等。
ne氖燈氖燈還廣泛套用於光電指示及咖啡壺、風扇、電飯煲、電熨斗、電熱蚊香器、多用插座和牆壁開關等電器中作電源信號指示元件。
ne氖燈分類
ne氖燈分類方法有很多種，氖燈的直徑有：3mm、4mm、5mm、6mm，長度有：9mm、10mm、11mm、12mm、13mm、16mm。顏色有：紅色、藍色、綠色、白色、黃色。亮度有：標準亮度、準高亮度、高亮度、超高亮度、藍色螢光氖燈、綠色螢光氖燈、紅色螢光氖燈、黃色螢光氖燈。另外、氖燈深加工產品可以焊接電阻。
氖燈規格說明：
直徑： 3，4，5，6（mm)(+/-0.2mm)等
泡身長度： 10,12,16,18,20,25(mm)(+/-1mm)等
導線長度： 25,30,45,50(mm)(+/-2mm)等 可根據客戶要求切腳、整形 、加帶各種電阻或端子系列。
亮度/顏色：標準輝度（橙色）中輝度（橙紅色） 高輝度（紅色） 超高輝度（大紅）綠色 藍色 黃色 白色
氖氣輝光燈
氖氣輝光燈由玻殼、經過特殊處理的電極、氖氬氣體組成，電極通過引出線與外電路連線、發出桔紅色輝光。用戶可根據用途選用其中的普通氖燈、C型氖燈、高亮度。
螢光輝光燈
螢光輝光燈由塗了螢光粉的玻殼、經過特殊處理的電極、多元混合惰性氣體組成，電極通過引出線與外電路連線。螢光輝光燈塗的螢光粉不同可發出不同色別的光，有綠色、 藍色、白色、黃色等顏色。
電焊接氖燈
電焊接氖燈採用無火花電焊接機將氖燈或螢光輝光燈與電阻進行焊接、焊接可靠、焊點小、無虛焊、脫焊現象。可根據用戶要求選擇合適的燈泡、電阻、焊接尺寸進行加工。
錫焊接氖燈
錫焊接氖燈是把氖燈和電阻或導司絲通過錫焊連線起來，優點是容易連線和分離。
端子焊接氖燈
端子焊接氖燈、將氖燈與電阻用專用端子機採用端子焊接方法壓接在一起，焊接可靠、無虛焊、脫焊現象。可根據用戶要求選擇燈泡、串聯電阻、焊接尺寸進行加工。
焊接線氖燈
焊接線氖燈可根據客戶要求配各種顏色以及型號電線，同時尾線可接各種規格端子。
保險型指示氖燈
ne氖燈保險型指示氖燈由鍍鎳銅帽、透明管、氖燈、電阻組成，具有透明、安全等特點，是測電筆指示燈的最佳選品。
ne氖燈的檢驗
氖燈檢驗要求
一、外觀
1、氖燈玻殼應潔淨、透明（高亮度、超高亮度氖燈玻殼微黃），且無影響氖燈發光特性的缺陷：玻殼內不允許有明顯散落物存在。
2、引出線表面鍍層應均勻、光亮，不允許有明顯發黃、發黑，與玻殼交界處不應出現漏鍍現象，且無鏽蝕。
二、發光
1、氖燈發光應清晰，標準亮度和準高亮度發光光面在95%以上，且集中在電極上；高亮度、超高亮度發光光面在50%以上，且集中在電極上部，不發光燈數量應不超過3‰。
2、螢光輝光燈系列發光光面應均勻，不允許有大於0. 5mm2的掉粉，不發光燈數量應不超過5‰。
三、外形尺寸、引出線和光電參數
氖燈的外形尺寸、引出線和光電參數應符合圖l、圖2和表1—表9的規定。
四、壽命試驗
氖燈的平均壽命應符合表l—表9中的要求。
五、濕熱試驗
氖燈在溫度為40℃±2℃，相對濕度在90 %～95%的條件下，放置48 h，樣品經濕熱試驗後應發光正常，引出線不應
六、引線強度
氖燈引線具有足夠的機械強度，應能承受五次20N的拉力。第一次承受控力前，在引線中部作一段20mm長標記，五次拉力期間，標記位移不能超過2mm，且引線不應損壞或斷裂。
氖燈的實驗方法
一、氖燈的外觀質量符合氖燈檢驗要求第一條標準。
用目測法進行檢驗。
二、氖燈的發光情況
氖燈發光的符合性應在氖燈檢驗要求第二條相符。在正常工作條件和光線下，距氖燈0. 5m
處，觀察其發光情況。
三、氖燈的外形尺寸、引出線和光電參數(4.3條)。
氖燈的外形尺寸和引出線採用精度為0. 02mm的遊標卡尺進行測量。
四、氖燈的光電參數(起輝電壓V、電流mA、初始光通量mlm)採用氖燈光通量測試儀進行測試。
試驗用的電錶精度不應低於1．O級，電阻誤差不應超過±196。
起輝電壓測試採用逐漸升高電源電壓，由電壓表測得氖燈開始持續放電時，電極之間所需的最低電壓值為氖燈的起輝電壓。
電流測試應在表1～表9規定的使用條件下進行測試，電流表的讀數即為氖燈電流。初始光通量測試應在氖燈光通量測試儀上將被測氖燈調至1. OmA電流的條件下，測試其光通
量，應不低於對應的表1—表9中的規定值。
五、壽命試驗
用氖燈壽命測試儀對氖燈進行加速壽命試驗。試驗方法應按表10的規定將燈的工作電流調至相應的測試條件，對照試驗咐間進行。試驗時，點燈的電源不得關閉，即需連續工作。壽試結束後，氖燈的流明維持率不低於50%，表示氖燈壽命合格。
六、濕熱試驗
將受試樣品（氖燈）置於恆定濕熱試驗箱中，逐漸升高箱內溫度至規定值，待溫度穩定後，再調節箱內空氣的相對濕度，應保持在90%-95%範圍內，氖燈在濕熱箱內放置48 h後，發光應正常，引出線不應有鏽蝕。
七、引線強度試驗
檢驗氖燈引線機械強度套用拉力器，採用下述方法進行試驗。將受試樣品的泡身和引線尾部分別固定在拉力器的固定架上，按氖燈引線方向用20 N的拉力進行試驗，拉時不能過猛，每次歷時Is，引線強度試驗應符合4.6條規定。
八、標誌
氖燈標誌的正確性和清晰度用目視法迸行檢查。
九、包裝
氖燈包裝的準確性與符合性採用精度不低於0. lg的電子天平稱重計數和用外觀法進行檢驗。
紅色氖燈
氖燈又名霓虹燈，是現在照明新興的照明燈具，氖燈一直很受客戶的青睞，專業性強，壽命高、質量好等等，多是氖燈相對其他燈飾的優勢，氖燈的電路電流有很限，最大只能管理128的電流，氖燈電路中選配了燈芯，因此擴大氖燈的電流是很有必要的，擴大氖燈電流的方法用氖燈的引腳去接觸電流，同時氖燈會發出一個信號。氖燈作為電光源的一個和重要分支，是用途最廣泛的裝飾彩燈。多種氖燈形式、多種色彩集於一身時，往往是最吸引我們的時候。氖的色彩變色與變幻色調一由電腦程式來調節和控制，多姿多彩的生活越來越受到人們的重視了。
紅色氖燈是現在氣體放電燈中的一種，也是現在照明新興的一款燈具，紅色氖燈是現在最常的一種，紅色氖燈和螢光輝光燈可以利用它的發光特性，電氣特性和兼用兩特性而作出種種套用，紅色氖燈的發光特性的套用例子：各種家用電器和配電板上電源指示用，保險絲監視器用，高頻電壓指示用和測電筆指示用等。紅色氖燈在連續工作的情況下，壽命依然可以達到2000小時之多，紅色氖燈線條結構表現力豐富，紅色氖燈的的亮、美、動特點，是目前任何電光源所不能替代的。紅色氖燈是最常用的，價格也是相對來說比較便宜的，這也是紅色氖燈收到青睞的原因，氖燈是通過高壓電轟擊電極，氖燈是一個專業性比較強的行業。
| 燈樣及型號 | 燈體尺寸 | 引出線尺寸 | 起輝電壓（最大） | 工作電流 | 串聯電阻 | 平均壽命 | |||||
| 直徑mm | 長度mm | 直徑mm | 長度mm | V(AC) | V(DC) | KΩ(110V) | KΩ(220V) | ||||
| 標準亮度氖燈NE-2 | |||||||||||
| 4*10 | 4 | 10 | 0.35 | 30 | 55 | 78 | 0.35 | 150 | 560 | >30000 | |
| 5*12 | 5 | 12 | 0.40 | 30 | 55 | 78 | 0.35 | 150 | 560 | >30000 | |
| 5*14 | 5 | 14 | 0.40 | 30 | 55 | 78 | 0.35 | 150 | 560 | >30000 | |
| 5*16 | 5 | 16 | 0.40 | 30 | 55 | 78 | 0.35 | 150 | 560 | >30000 | |
| 6*12 | 6 | 12 | 0.40 | 30 | 55 | 78 | 0.50 | 100 | 330 | >30000 | |
| 6*14 | 6 | 14 | 0.40 | 30 | 55 | 78 | 0.50 | 100 | 330 | >30000 | |
| 6*16 | 6 | 16 | 0.40 | 30 | 55 | 78 | 0.50 | 100 | 330 | >30000 | |
| 6*18 | 6 | 18 | 0.40 | 30 | 55 | 78 | 0.50 | 100 | 330 | >30000 | |
| 6*20 | 6 | 20 | 0.40 | 30 | 55 | 78 | 0.50 | 100 | 330 | >30000 | |
紅色氖燈分為超高亮、高亮和普亮的，紅色氖燈是特點是可靠性好，色彩鮮艷，壽命較長，體積比較小，符合現在很共小家電的運用，氖燈的發光特性，是用於各種家用電器和電路板上的電源指示作用，氖燈作用比較醒目。利用其放電發光特性，電氣特性或兼用兩特性，在電器設備、電子線路或儀器儀表中作指示用，在電路元件，在電器設備。紅色氖燈正常工作時發出桔紅色輝光。
一、 氖燈使用範圍：
二、 形式、形狀、尺寸及電極形狀：
三、 顏色：紅色、綠色、藍色、黃色、白色
四、 材料及構造：
4-1 破殼——即氖燈泡身，由專用玻璃材料構成。
4-2 電極——燈絲材料，氖燈放電電極。
4-3 導入線——杜美絲材料，與玻璃形成匹配氖密封接。
4-4 隋性氣體——充入氖燈燈管內的工作氣體。
4-5 電子發射漿——塗數於電極表面的發射材料。
4-6 燈絲——導入線表面的鍍銀層，為方便焊接和有效接觸。
氖燈發光亮度及電壓參數的不同，分為標準亮度氖燈 NE-2、高亮度氖燈 NE-2H、超高亮度NE-2UH、綠色螢光燈NE-2G、藍色螢光燈NE-2B、黃色螢光燈NE-2Y、白色螢光燈NE-2W。按照規格型號及尺寸分為：3*10 4*10 5*11 5*12 5*13 6*11 6*12 6*13 6*15 6*16.
氖燈工作特點：高電壓，小電流。氖燈管所用高壓電源由變壓器提供，此種變壓器是一種單相變壓器，低壓輸出電壓為220V伏交流電，高壓輸出電壓為15000伏，容量為450伏安。也就是說氖燈在正常工作時，氖燈變壓器來限制燈管迴路中通過最大電流。根據安全要求，一般氖燈變壓器的次級空載電壓不大於15000伏，次級短路電流比正黨運行電流高昂15-25%。常用氖燈變壓器的容量為節能變壓器130伏安、手剪600伏、鎮流器起動500伏、為450伏安，初級電壓220伏，電流2安；次級電壓15000伏，電流24毫安，次級短路電流30毫安。它能點亮管徑中12mm，展開長度為12m的燈管。一般 通過特殊設計的漏磁式變壓器給氖燈供電，其工人作線路、電源接通過後，變壓器次級產生的高電壓使燈管內氣體電離，發出彩色的輝光。燈的啟動電壓與燈管長度成正比，與管徑大小成反比，並與所充氣體的種類和氣壓有關。
