詞典解釋:
縮寫詞 abbr.
1. =kilo var 【電】 千乏
2. =kilo volt ampere reactive 電抗千伏安,無功千伏安
定義
kvar=kilovar 千乏, 無功千伏安, 無效千伏安
kvar無功功率的單位千伏安。電功率分為有功功率和無功功率,有功功率就是指電能轉化為熱能或者機械能等形式被人們使用或消耗的能量;無功功率指電場能和磁場能相互轉化的那部分能量,它的存在使電流與電壓產生相位偏差,為了區別於有功功率就用了這么個單位。

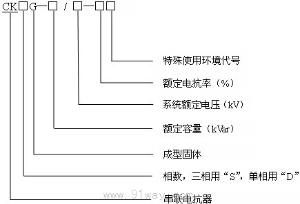

電網中由於有大功率電機的存在,使得其總體呈感性,所以常常在電網中引入大功率無功補償器(其實就是大電容),使電網近似於純阻性, kvar就常用在這作為無功補償器的容量的單位,跟千瓦是一樣大的。
技術參數
工作電源:115,230 VAC±10%,50/60HZ
輸入電壓測量:(相-零):0-300V,AC,
(相-相)0-500V,AC
測量範圍:0-9999kV,0-9999M(W,var,va)
99999999KWH,kvArh
電流和電壓諧波最大可以達到31次諧波。
功率消耗:工作電源<4VA,測量輸入:<1VA
電壓互感器比率:1.0-1000.0
電流互感器比率:1-10000/5A
電網類型:三相(2,3或4線),單相
輸出接口:2×(5A,250V,750VA)可程式繼電輸出
Output1有功功率脈衝輸出(1.0kwh/pulse)
Output2無功功率脈衝輸出(1.0kVArh/pulse)
電度脈衝接口:2(電晶體)
需求時間:15分
串列通訊接口:MODBUS RTU協定(RS485)可程式,波特率範圍2400-19200bps
外殼材料:不易燃材料
工作範圍:-5℃+50℃
儲存範圍:-25℃+70℃
保護級數:IP20
裝備保護:雙重絕緣
標準:IEC 61010-1,IEC 61000-6,IEC 61000-4
尺寸:96×96mm
電線直徑:2.5mm2(電流接線端)
4mm2(AWG 24A,AWG12)
安裝:直接插入式後面接線連線埠
重量:0.4kg
物理相關
相電壓是各個相與地的電壓。線電壓是相與相的電壓,就三相四線制的380伏、相電壓是220伏 線電壓是380伏。兩個是1.732的關係
從三相繞組的三個端頭引出的三根導線叫做相線
而從星形接法的三相繞組的中性點N引出的導線叫做中性線
通常規定從始端指向末端為電壓的正方向。
每相線圈兩端的電壓叫做相電壓。通常用UA、UB、UC分別表示。端線與端線之間的電壓稱為線電壓。一般用UAB、UBC、UCA表示。凡流過每一相線圈的電流叫相電流,流過端線的電流叫線電流。
相電壓、線電壓一般是相對於三相電而言的,三相電每一項的對零線電壓稱為相電壓,每兩相之間的電壓稱為線電壓。舉個例子,目前我們工業上用的動力電大部分是380伏星型接法,380是線電壓,就是三相每兩相之間是380伏,三相每相對零是220伏及相電壓是220伏。對於星型接法的三相電來說,線電壓=1.732相電壓
