goose[通訊]

1. 面向通用對象的變電站事件。它是IEC61850中的一種快速報文傳輸機制，用於傳輸變電站內IED之間重要的實時性信號。GOOSE採用網路信號代替了常規變電站裝置之間硬接線的通信方式，大大簡化了變電站二次電纜接線。

2.goose 也是鵝，鵝肉，天鵝的意思。

通訊介紹

面向通用對象的變電站事件( GOOSE---Generic Object Oriented Substation Event) 是IEC 61850標準中用於滿足變電站自動化系統快速報文需求的機制。主要用於實現在多IED 之間的信息傳遞，包括傳輸跳合閘信號（命令），具有高傳輸成功機率。基於GOOSE網路傳輸代替傳統的硬接線實現開關位置、閉鎖信號和跳閘命令等實時信息的可靠傳輸。（相當於傳統保護的開入開出迴路）

其在過程層套用的可靠性、實時性、安全性能滿足繼電保護的要求，主要依賴於各智慧型設備的通信處理能力以及GOOSE網路的組網方案。

原理

IEC61850借鑑公共設施通信體系(UCA)的通用變電站狀態事件GSSE(Genetic Substation State
Event)引入了GOOSE。在智慧型化變電站中，GOOSE是一種實時套用，為保證GOOSE的可靠性及實時性，

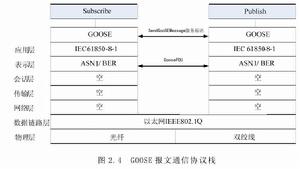

IEC61850規定GOOSE通信協定棧如圖l所示。

特性

a．基於4層通信協定棧。GOOSE協定棧只用了國際標準化組織開放系統互聯(ISO/OSI)中的4層．其目的是提高可靠性和降低傳輸延時。
b．IEEE802．1Q的套用。在數據鏈路層，GOOSE採用IEEE802.1Q、IEEE802．1P協定．保證GOOSE報文的優先傳送並提高了GOOSE網路的安全性。
c．基於P2P通信方式。GOOSE服務是以高速P2P(PtoP)通信為基礎的。P2P體系結構消除了主/從方式和非網路化的串列連線方案存在的缺陷．網路化的連線同時也降低了設備的維護成本。

d.GOOSE套用層協定中包含數據有效性檢查和GOOSE訊息的丟失、檢查、重發機制，以保證接收智慧型裝置(IED)能夠收到訊息並執行預期的操作。
e．傳輸介質基於光纖乙太網或雙絞線．通信速率達到10 M、100 M、1000 M。套用在過程層GOOSE
網路中，建議採用光纖傳輸來提高抗干擾能力。

實現

goose[通訊]

GOOSE報文的傳送和接收分別由publisher（公告式發布）和subscriber（預定式接收）來執行。

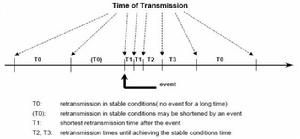

1.2 GOOSE報文傳送時間間隔對於publisher，GOOSE報文的傳送並不是按固定時間間隔來傳送的，在沒有GOOSE事件發生時，GOOSE報文的傳送間隔相對比較長，按固定時間間隔來進行，但是在發生事件時，數 據發生了變化，傳送時間間隔就會設定為最小，在此階段，傳送時間間隔會逐漸增大，直到事件狀態穩定，GOOSE報文的傳送又變為固定長時間間隔。
該過程如圖1所示。

套用

GOOSE網路的組網方式分3個階段逐漸改進。
a．GOOSE獨立組網。基於GOOSE傳送的信息對實時性以及可靠性的要求．GOOSE網路採用獨立
組網，IED裝置具備獨立的GOOSE通信口。獨立組網優點在於：避免了與不同優先權數據的同網傳輸．
保證了數據傳輸的可靠性：數位化變電站內部網路之間基於物理隔離．某一網路故障不會影響到另一
網路的運行，提高了數位化變電站的安全性。
b．GOOSE與站控層共用網路方式。這種組網方式的前提是支持IEEE802．IP協定交換機的套用。
在正常狀態還是故障狀態時．基於MMS的站控層報文占用的頻寬遠大於GOOSE報文所占頻寬．支持
IEEE802．1P協定的交換機保證網路上GOOSE報文的優先傳送。
c．數位化變電站內共用網路方式。隨著網路通信技術的發展．採樣報文基於IEC61850—9—2標準。
過程層網路與變電站層網路合併是數位化變電站組網方式發展的目標。這種組網方式的優點在於：間
隔層智慧型設備僅需一個通信口．降低了智慧型設備的成本．同時降低了數位化變電站的網路建設成本。

變電站配置一套技術先進和功能完善的計算機監控系統，承擔運行人員正常控制、監視、信號、測量以及數據統計分析等各方面的功能，監控系統採用IEC61850通信標準，利用快速乙太網特性，通過GOOSE（面向對象變電站通用事件）實現保護之間信息交換和監控間隔聯閉鎖功能，與保護系統統一建模、統一組網，共享統一的信息平台，提高二次系統的安全性、可靠性；IEC61850的套用，節省了規約轉換設備，取消了前置等中間通信環節，減少運行、檢修、維護工作量，節省重複的二次設備以達到節省成本的目的。
