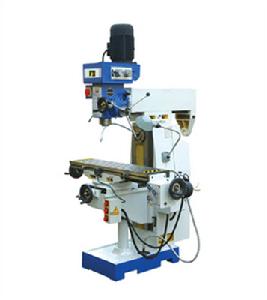

ZX7550CW 鑽銑床
結構特徵
鑽銑床工作檯可縱、橫向移動，主軸垂直布置，通常為台式、機頭可上下升降，
鑽銑床外形
具有鑽、銑、鏜、磨、攻絲等多種切削功能工具機。主軸箱可垂直平面內左右迴轉90°，部分機型工作檯可在水平面內左右迴轉45°，多數機型工作檯可縱向自動走刀。
本工具機結構先進、合理，操作輕便靈活，維護方便。
本工具機上的加工的工件，一般都能達到IT8級精度和粗糙度的要求。
本工具機工作檯的縱、橫和垂直各方向可手動進給，工作檯亦可作正反兩個方向的縱向和橫向自動進給，並沒有限位停止的安全保護裝置。
用途]：b]
適用於各種中小型零件加工，特別是有色金屬材料；塑膠；尼龍的切削，具有結構簡單，操作靈活等優點，廣泛用於單件或是成批的機械製造；儀表工業；建築裝飾和修配部門。 鑽銑床是一種中小型通用金屬切削工具機，即能臥銑，又能立銑。它適用於鑽、擴、鉸、鏜、孔加工；如用圓片銑床、角度銑刀、形成銑刀及端面銑刀，能銑削平面、斜面、垂直面和溝槽等。裝上附屬檔案立銑頭後，可作為多方向的銑削工作。在裝上附屬檔案分度頭後，可作摸數m=3毫米以下的直齒、錐齒輪及螺旋齒等的銑削工作。由於本工具機套用廣泛，故適合一般修理與工具車間；單件或小批生產車間使用為宜。本工具機結構是由床身、底座、三角體、工作檯和滑座、滑臂迴轉座、銑頭、冷卻及潤滑、電器系統等九個主要部件組成
主要技術參數 | ZX7550CW |
最大鑽孔直徑（mm） | 50 |
端銑最大寬度（mm） | 100 |
立銑最大直徑（mm） | 25 |
鏜孔最大直徑（mm） | 120 |
最大攻絲直徑 | M16 |
主軸端面至工作檯距離/工作檯迴轉（mm） | 90-490 |
主軸轉速範圍（r.p.m) | 115-1750（立）60-1350（臥） |
主軸行程（mm） | 120 |
工作檯尺寸（mm） | 1000×240 |
工作檯行程/工作檯迴轉（mm） | 400×230 |
外形尺寸（mm） | 1280×1100×2080 |
電動機功率（KW） | （立）0.85/1.5 （臥）1.5 |
重量（Kg） | 860 |
