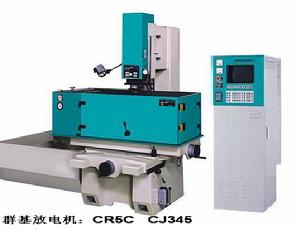

ZNC電火花
(Z numerical control Electrical Discharge Machining)ZNC電火花是單軸(Z軸)計算機數字控制電火花,X軸及Y軸手動,是實用型的電火花。
ZNC電火花發展
ZNC電火花採用電阻﹑電容迴路(RC迴路),再改進為電阻﹑電感﹑電容迴路(RLC迴路)。隨著電子管、閘流管、電晶體、可控矽等脈衝電源的出現,ZNC電火花的加工綜合性能得到大幅提升。高低壓複合脈沖、多迴路脈衝、等頻脈衝、等能量脈衝、可調波形脈衝等新型技術的使用,ZNC電火花在加工表面質量、加工精度及電極損耗等方面又有了新的進展。
ZNC電火花分類
以電控類別分類
1傳統型:加工參數手動輸入,加工深度以機械方式控制。
2數碼型:加工參數以數碼管顯示,內置加工參數庫,可實現分段加工,自動控制加工深度。
3電腦型:電腦螢幕顯示,採用工業級CPU控制,對話式人機介面操作更方便。
以行程大小分類
1:125型,X及Y軸行程為250mm*150mm
2:235型,X及Y軸行程為350mm*250mm
3:340型,X及Y軸行程為400mm*300mm
4:345型,X及Y軸行程為450mm*350mm
5:450型,X及Y軸行程為500mm*400mm
6:560型,X及Y軸行程為600mm*500mm
