YQ44F組合式三通閥簡介
YQ44F組合式三通閥YQ44F-40組合式三通閥由直通式浮動球閥與套筒式止回閥組合而成，左側球閥接高壓系統，右側止回閥接低壓系統，中間出口接排放管路，當球閥關閉時，高壓通道切斷，止回閥閥瓣在低壓介質的推動下自動開啟，低壓氨水由中間出口通道排出。當球閥開啟時，高壓氨水將止回閥閥瓣推向閥座，止回閥關閉，低壓通道被切斷，高壓氨水由中間出口通道排出。噴射完畢後，關閉球閥，止回閥自動開啟，低壓氨水又能自動排放。因此，只需像操作傳統的三通球閥一樣，將球閥閥桿作90℃開關，即能完成高低壓切換。
YQ44F組合式三通閥特點
1、由於組合式三通閥中的直通式浮動球閥僅起高壓系統一側的開啟與關閉作用，而不是起三通轉換功能，因此，即使球體與閥座在使用一段時間後裝配預緊力消失，球體與閥座之間出現間隙，在球閥關閉時，高壓側介質的壓力仍能將球體推向出口側閥座，使球體與出口側閥座之間緊密接觸，故閥門仍具有很好的密封性能，組合式三通閥徹底解決了傳統的L型三通球閥容易密封失效的問題。而低壓側止回閥採用不鏽鋼製造，設計獨特，動作靈敏，密封可靠，使用壽命相當長。
2、組合式三通閥的結構長度及連線尺寸與傳統的L型三通球閥相同，更換閥門方便。
3、組合式三通閥操作簡單方便，與傳統的L型三通球閥完全相同。
4、閥體為整體式結構設計，能更有效地防止閥門的外漏，閥門的總體設計更趨完善。
YQ44F組合式三通閥性能規範
| 公稱通徑 DN mm | 25 |
| 公稱壓力 PN MPa | 4.0 |
| 強度試驗壓力 MPa | 6.0 |
| 密封試驗壓力 MPa | 4.4 |
| 使用溫度℃ | 180 |
| 適用介質 | 氨水等介質 |
YQ44F組合式三通閥外形結構及尺寸

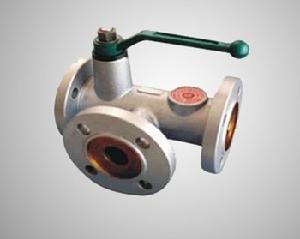

YQ44F組合式三通閥
