一、簡介
YHJ60煤礦用本安型壓力記錄儀
，是用於煤礦井下單體液壓支柱工作阻力參數監測的智慧型儀表，是俗稱“電腦圓圖儀”的組成部分。它具有體積小、操作方便、顯示直觀、數據處理功能強等特點，輸出的報表格式通用性強。它採用了紅外無線數據通訊和改進的電池供電系統，大大提高了儀器的使用可靠性和電源的使用壽命，可長期在井下使用，無需維護，是傳統的機械式圓圖儀的理想替代產品。二、產品型式與型號
2.1產品類型本產品為礦用本質安全型儀器，防爆標誌：ExibI。
2.2型號命名YHJ60
三、主要技術指標
1、工作電壓：由4節額定電壓1.5V的1號東芝R20S乾電池串聯,最大開路電壓6.6V；最大短路電流不大於1.2A。2、工作電流：<=55mA
3、壓力計精確度等級：2.0級
4、量程：0－60MPa。
5、引壓孔直徑?10。測量基點：1點
6、通信方式：紅外無線通訊。
7、顯示方式：LED數字顯示。
8、存儲數據量：8Kbyter。
9、工作時間：每5分鐘喚醒工作，其餘時間進入休眠省電狀態。使用時間大於3個月。
四、工作原理及結構

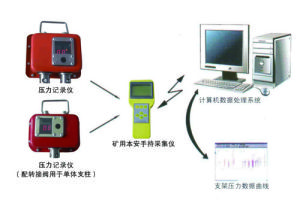

1、YHJ60礦用數字壓力計、礦用本安手持採集器、數據傳輸適配器、計算機數據處理系統四部分組成數字單體支柱工作阻力監測系統。壓力計具有1個壓力測孔,測量通道數1點,可連續記錄單體支柱工作阻力在壓力計內，一個工作面可布置1—16個分機，可使用一台採集器進行採集，採集器攜帶至井上後通過串口將數據自動地傳送到PC計算機處理。壓力計可現場通過按鍵喚醒，同時可增光照喚醒功能，喚醒後顯示當前採集壓力。
五、操作說明
1、壓力計的安裝壓力計可固定在工作面頂板下防護較好的位置，被測壓力腔的液體通過高壓油管引接到壓力計的測壓孔上。安裝方式：掉掛或固定安裝
2、顯示當前壓力
顯示當前壓力可以通過遙控器的顯壓功能實現，也可以通過壓力計上的按鈕實現。燈亮時，顯示通道的壓力（單位：MPa），3秒後自動關斷電源。
3、壓力計電池不足自動報警
當電池電壓不足指示時，會有電壓不足指示燈變亮，提示操作人員及時更換電池。
六、維護及故障分析
（一）使用注意事項1、當電池電壓不足指示時，仍能維持一段時間正常工作，但應及時更換電池。
2、連線壓力計引壓管時應避免劇烈敲擊，以免造成感測器的損壞。
3、在壓力計通訊視窗積聚大量的煤塵時，通訊前應清除煤塵。
（二）常見故障現象分析及排除
1、不能正常的啟動壓力計或通訊，可能是由於通訊視窗積塵太多，應清除後再進行通訊。
2、壓力計顯示不穩，且顯示很暗時，為電池電壓不足，應更換電池。
七、安全警示
1、嚴禁在井下更換電池！且必須使用廠家提供的專用電池組,嚴禁使用說明書規定外的電池！更換後廢電池應回收。2、在井下及有爆炸危險的場所嚴禁在打開機殼。
3、維修時必須由廠家專業人員井上進行維修。
4、維修時不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。
八、隨機備件及技術檔案
1、產品合格證一份；
2、產品使用說明書一份；
3、產品裝箱單一份。
YHJ60礦用本安型壓力記錄儀
