簡介
YG1517P來自ic網路超市 2就是雙聲道.它具有靜音和待機功能.該電路最適合小組合音響和電腦周邊音響等電子設備。
友冠微已與飛利浦合作推出一款可以完美替換YG1517P的產品YG1517P.採用YG1517P晶片.並由飛利浦指定封裝廠進行封裝.
TDA1517套用範圍

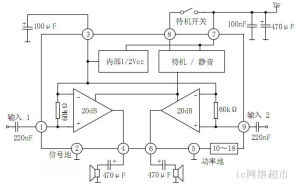

套用比較廣泛.功放板.帶音頻的液晶電視主機板.各種音箱.廣告機,車載音箱也能看見它的身影YG1517P套用電路圖

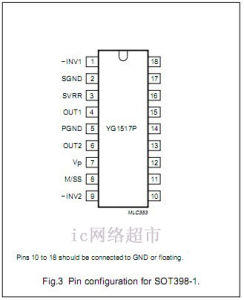

YG1517P套用電路圖 YG1517P引腳功能
YG1517P引腳功能圖 引出端序號符號功能
1IN1輸入1端
2Pre-GND信號地
3RR紋波濾波端
4OUT1輸出1端
5Pwe-GND功放地
6OUT2輸出2端
7Vcc電源
8Mute/Stb靜音/待機控制端
9IN2輸入2端
10～18Pwe-GND功放地

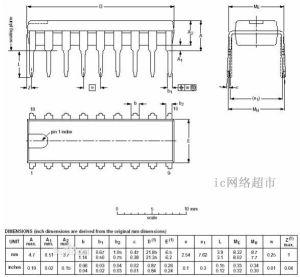

YG1517P封裝形式
YG1517P封裝形式 YG1517P與YG1517P測試數據對比
1#NXPTDA1517主要項目測試數據：vcc1=14550mVPASS
vcc2=14475mVPASS
*******Isqc@Vcc=18VMute=0V******
isqc=7.50uAPASS
*******Svrr@Vcc=14.4VMute=0VLoad=0mA******
Svrr=2005mVPASS
*******VoutLLEVE@Vcc=14.4V4R******
*******VoutLTHD@Vcc=14.4V4R******
Vlll=2505mVPASS
Vlld=8THDPASS
*******VoutRLEVE@Vcc=14.4VMute=0VRL=4R******
*******VoutRTHD@Vcc=14.4VMute=0VRL=4R******
rll=2535mvPASS
Vrld=7THDPASS
2#NXPTDA1517主要項目測試數據：
vcc1=14550mVPASS
vcc2=14450mVPASS
*******Isqc@Vcc=18VMute=0V******
isqc=10.00uAPASS
*******Svrr@Vcc=14.4VMute=0VLoad=0mA******
Svrr=2005mVPASS
*******VoutLLEVE@Vcc=14.4V4R******
*******VoutLTHD@Vcc=14.4V4R******
Vlll=2505mVPASS
Vlld=8THDPASS
*******VoutRLEVE@Vcc=14.4VMute=0VRL=4R******
*******VoutRTHD@Vcc=14.4VMute=0VRL=4R******
Vrll=2520mvPASS
Vrld=7THDPASS
3#NXPTDA1517主要項目測試數據：
vcc1=14550mVPASS
vcc2=14450mVPASS
*******Isqc@Vcc=18VMute=0V******
isqc=10.00uAPASS
*******Svrr@Vcc=14.4VMute=0VLoad=0mA******
Svrr=2020mVPASS
******VoutLLEVE@Vcc=14.4V4R******
*******VoutLTHD@Vcc=14.4V4R******
Vlll=2505mVPASS
Vlld=8THDPASS
*******VoutRLEVE@Vcc=14.4VMute=0VRL=4R******
*******VoutRTHD@Vcc=14.4VMute=0VRL=4R******
Vrll=2535mvPASS
Vrld=7THDPASS
4#NXPTDA1517主要項目測試數據：
vcc1=14550mVPASS
vcc2=14450mVPASS
*******Isqc@Vcc=18VMute=0V******
isqc=10.00uAPASS
*******Svrr@Vcc=14.4VMute=0VLoad=0mA******
Svrr=2015mVPASS
*******VoutLLEVE@Vcc=14.4V4R******
*******VoutLTHD@Vcc=14.4V4R******
Vlll=2485mVPASS
Vlld=9THDPASS
*******VoutRLEVE@Vcc=14.4VMute=0VRL=4R******
*******VoutRTHD@Vcc=14.4VMute=0VRL=4R******
Vrll=2505mvPASS
Vrld=8THDPASS
5#NXPTDA1517主要項目測試數據：
vcc1=14550mVPASS
vcc2=14450mVPASS
*******Isqc@Vcc=18VMute=0V******
isqc=10.00uAPASS
*******Svrr@Vcc=14.4VMute=0VLoad=0mA******
Svrr=2010mVPASS
*******VoutLLEVE@Vcc=14.4V4R******
*******VoutLTHD@Vcc=14.4V4R******
Vlll=2433mVPASS
Vlld=10THDPASS
*******VoutRLEVE@Vcc=14.4VMute=0VRL=4R******
******VoutRTHD@Vcc=14.4VMute=0VRL=4R******
Vrll=2490mvPASS
Vrld=8THDPASS
YGTDA1517主要項目測試數據：
vcc1=14550mVPASS
vcc2=14450mVPASS
*******Isqc@Vcc=18VMute=0V******
isqc=10.00uAPASS
*******Svrr@Vcc=14.4VMute=0VLoad=0mA******
Svrr=2010mVPASS
*******VoutLLEVE@Vcc=14.4V4R******
*******VoutLTHD@Vcc=14.4V4R******
Vlll=2463mVPASS
Vlld=9THDPASS
*******VoutRLEVE@Vcc=14.4VMute=0VRL=4R******
*******VoutRTHD@Vcc=14.4VMute=0VRL=4R******
Vrll=2443mvPASS
Vrld=9THDPASS
以上測試數據由專業測試人員提供.真實可靠
