XGYD系列工頻耐壓試驗裝置

電源指示 l l

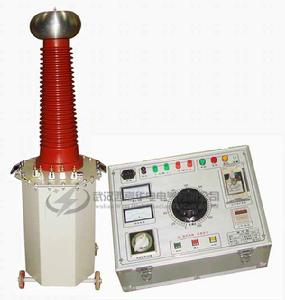

XGYD系列工頻耐壓試驗裝置（試驗變壓器/控制箱）

一、產品概述：

XGYD系列耐壓試驗裝置是鑑定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。

XGYD系列耐壓試驗裝置

本裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用於對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。

二、產品特點：

l 監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示
l 保護功能：過流保護、零位啟動保護、聲光語言報警提醒
l 採用新型時間繼電器，計時範圍更廣（1S～99H）
l 採用新型電流繼電器，更精確、更可靠，確保人身及設備安全
l 高壓試驗變壓器採用新型絕緣，耐潮，耐衝擊，絕緣程度高
l 結構合理，體積小，重量輕

三、使用條件：

1. 工作場所應無嚴重影響絕緣的氣體、蒸汽、化學性塵埃及其它爆炸性和腐蝕性介質。
2. 環境溫度：0～40℃
3. 環境濕度：≤85% RH（無凝結水）
4. 海拔高度：<1000m

四、技術指標：

1）耐壓控制箱參數:

型號規格	容量	電 源			輸 出			重量（kg）
		相數	（V）	（A）	（V）	（A）
XGYD—2/220	2	1	220	10	0-250	8	14
XGYD—3/220	3	1	220	15	0-250	12	16
XGYD—5/220	5	1	220	25	0-250	20	18
XGYD—10/220	10	1	220	50	0-250	40	26

2）高壓試驗變壓器參數:

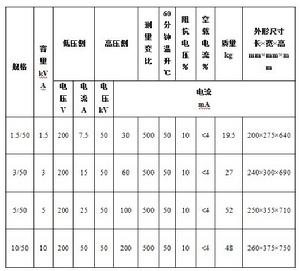

摘自西高華電電氣

註：交直流兩用型試驗變壓器的參數同上表，直流參數中的額定直流電壓為交流的1.4倍，額定直流電流為交流電流的0.7倍。並可根據用戶需要在高壓繞組中抽出5 -15kV的中壓抽頭，供高壓電機作交流耐壓試驗。並可定製特殊規格的試驗變壓器。

五、產品配置：

產品主配置：

l 控制箱 1台
l 試驗變壓器 1台

產品配件：

l 試驗連線線1根
l 電源線1根
l 使用說明書1本
l 試驗報告1份
l 產品合格證（保修卡）1張

選配件：

l 分壓器
l 限流電阻
l 保護球隙
l 微安表
l 放電棒
l 絕緣支架
l 油杯
l 濾波電容
