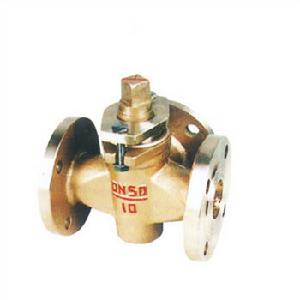

X44W三通全銅旋塞閥

該閥主要優點：適用於經常操作，啟閉迅速、輕便。 PN（MPa） PN（MPa）公稱通徑

簡介

X44W三通全銅旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥桿繞垂直於通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用於經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便於維修。密封性能好，不受安裝方向的限制，介質的流向可任意。無振動，噪聲小。

詳細信息

主要性能規格

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
殼體	密封
X44W-1.0T	1.0	1.5	1.1	水、蒸氣、油品	≤100

主要零件材料

零件名稱	閥體	塞子	填料壓蓋	填料
X44W-1.0T	鑄銅	鑄銅	鑄銅	油浸石棉盤根

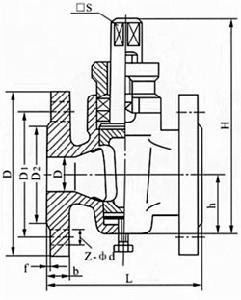

主要尺寸

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）
L	D	D1	D2	z-φd	□s	h	H
1.0	25	145	115	85	56	4╳φ14	17	38	133
32	170	135	100	78	4╳φ18	18	45	152
40	180	145	110	85	4╳φ18	24	55	212
50	200	160	125	100	4╳φ18	28	74	260
65	220	180	145	120	4╳φ18	32	82	295
80	250	195	160	135	4╳φ18	40	95	327
100	300	215	180	155	8╳φ18	45	135	425
125	350	245	210	185	8╳φ18	54	154	482
150	400	280	240	210	8╳φ23	62	172	512
200	450	335	295	265	8╳φ23	75	195	605
250	530	390	350	320	8╳φ23	85	230	660
300	580	440	400	368	8╳φ23	100	263	760
