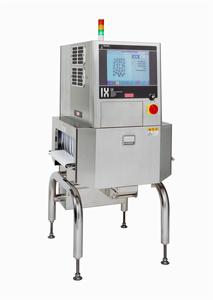

X射線異物檢測機

X射線照射到食品和藥品上，用線性陳列探測器測量X射線的穿透程度。再使用我們獨有的圖像處理技術，對測量到的信號進行高靈敏度的分析來探測內部的異物。

利用X射線的穿透能力，從骨頭、塑膠等硬質異物到各類金屬異物都可以更加高靈敏度、高穩定地檢測出來，幫助您更有效的提高成品質量。不僅能檢測出食品（如生鮮肉類、奶粉、朱古力、火腿等）中的異物，包括金屬、玻璃、陶瓷、石塊、骨頭、塑膠等；也能識別出產品瑕疵，如包裝裂縫、氣泡、內容缺損等；實現完全的成品檢測。 　

前言

X射線異物檢測機，也稱X光異物檢測機，或X射線異物檢測機。它是通過設備產生X射線並套用X射線的穿透能力，檢測混在產品中的金屬異物以及密度較大的非金屬異物等。此外，X射線異物檢測機還可以進行產品缺失檢測、破損包裝檢測、以及重量檢測等。

X射線異物檢測機原理

主要是利用X光的穿透性，集合光電技術，融合計算機、數位訊號處理等技術，通過視覺和模式識別將圖像的信息進行區分、提取、判別，最終實現混於食品中的異物或缺失產品的處理。

X射線異物檢測機用途

1.工業用途

利用X射線的穿透能力，從骨頭、塑膠等硬質異物到各類金屬異物都可以更加高靈敏度、高
穩定地檢測出來，幫助您更有效的提高成品質量。不僅能檢測出食品（如各種肉類製品、水產、果蔬、添加劑、奶粉、朱古力、等）中的異物，包括金屬、玻璃、陶瓷、石塊、骨頭、塑膠等；也能識別出產品瑕疵，如包裝裂縫、氣泡、內容缺損等；實現完全的成品檢測。 廣泛套用於食品行業；醫藥行業；紡織行業、積體電路板等工業行業。 食品行業的質量控制，滿足HACCP和IFS認證要求 識別產品瑕疵，如產品破損，產品變形或產品缺失等，消除產品質量隱患。

2.公共場所安檢用途

專為旅遊景點、體育文化場所、會議中心、博覽中心、行李暫存、商場、酒店等重要場所設計。 專為公安、法院、檢察院、監獄，看守所，車站，機場，碼頭等場所安檢使用

醫學中的套用

(一)X光診斷 X光套用於醫學診斷，主要依據X光的穿透作用、差別吸收、感光作用和螢光作用。由於X光穿過人體時，受到不同程度的吸收，如骨骼吸收的X光量比肌肉吸收的量要多，那么通過人體後的X光量就不一樣，這樣便攜帶了人體各部密度分布的信息，在螢光屏上或攝影膠片上引起的螢光作用或感光作用的強弱就有較大差別，因而在螢光屏上或攝影膠片上(經過顯影、定影)將顯示出不同密度的陰影。根據陰影濃淡的對比，結合臨床 表現、化驗結果和病理診斷，即可判斷人體某一部分是否正常。於是，X光診斷技術便成了世界上最早套用的非刨傷性的內臟檢查技術。
(二)X光治療 X光套用於治療，主要依據其生物效應，套用不同能量的X光對人體病灶部分的細胞組織進行照射時，即可使被照射的細胞組織受到破壞或抑制，從而達到對某些疾病，特別是腫瘤的治療目的。
(三)X光防護 在利用X光的同時，人們發現了導致病人脫髮、皮膚燒傷、工作人員視力障礙，白血病等射線傷害的問題，為防止X光對人體的傷害，必須採取相應的防護措施。以上構成了X光套用於醫學方面的三大環節——診斷、治療和防護。

X射線異物檢測機的發展

隨著生活水平的不斷提高，人們食品以及日常使用工業品的質量和安全也有了更高的要求，國家也相應制定了嚴格安全檢測的規定和法規。為更好的滿足相關需求，提高檢測水平，X射線異物檢測機也由原來的單視角檢測技術發展到新型的多視角檢測技術，以便為不同需求的客戶提供更多的選擇。

新型多視角X射線異物檢測機的主要特點

1、 採用多視角X光源同步工作，由1個垂直方向和2個水平方向的光源同時照射產品，最大程度的覆蓋整個區域，避免盲區提高了檢出的可能性。
2、針對不規則異物對不同方向X射線的吸收效果不同，多視角X光源保證了對不規則異物的檢出度。
3、針對異物往往靠近產品或包裝邊緣和底部，多視角X射線異物檢測機的各角度光源採用自使用區域禁止技術，對邊緣處異物做針對性檢查，避免產生誤檢。
4、採用高集成純數字解決方案實現X光相機的功能，X光線陣探測器的驅動，圖像數據的採集傳輸，以及圖像預處理算法均在單片機FPGA上實現完成。最大程度的簡化了系統的結構，提高系統的可靠性，減少設備的故障率，是系統更加的可靠、穩定和偏於維護。
5、採用高速視頻Cam eraLink接口協定，使最大圖像傳輸速度達到1.6Gbps，保證系統在高速檢測中具有良好的實時性；此外，採用Cam eraLink圖像採集卡的方式，極大增強了探測系統通用性和擴展性。
6、開發了基於Windows的X射線異物檢測軟體，實現了X光異物檢測的參數設定控制和機械控制和X光圖像的快速異物檢測算法。人機界面友好。
7、具有軟體自學習功能，通過對被測物的自動軟體分析，調節X光電壓電流參數，以保證最佳檢測精度。
8、軟體除了異物檢測等基本功能外，還具備包裝缺陷檢測、食品缺陷檢測以及重量分析等多項輔助功能。
9、軟體具備產品參數存儲、圖像存儲、檢測日誌存儲和產品質量評估管理等多項功能。
10、不存在產品效應，檢測能力不易受電磁干擾。
11、X光泄露量小，符合國際標準，不會對操作人員造成傷害等。

X射線異物檢測機參數

型號及特點21ehero-503021ehero-655021ehero-8065
最少檢出能力Lead(Pb)0.2mm, Fe sphere Ø0.28
SUS wire Ø0.28 x 1mm
X-ray 輸出Max.65kV/120kVMax.65kV/120kVMax.65kV/120kV
195W/480W195W/480W195W/480W
貨櫃檢測速度Max. 60m/分Max. 75, 43m/分Max. 75, 43m/分
Min 10m/分Min 10m/分Min 10m/分
寬度270mm420mm620mm
最大通過高度145mm/165mm170mm/190mm300mm
最大荷重10kg(5kg帶面 速度超過40m/min時)
帶面高度750 ± 50mm
Control computerPentium-4 15" Touch Screen
Monitor
Operation SystemWindows 2000 Professional
不良形象管理存儲於USB port, 移送可能(HACCP 對應)
修飾功能模型註冊功能產品圖像，形象 亮度 修飾功能（總16種）/最大10,000個
可以產品註冊(HACCP 對應)
Product ManagementDaily/Month/Model Product Capacity Analysis
EquipmentMTBF, MTTR, Error Log, Error Analysis
Management
TeachingAuto Teaching, Manual teaching
Image ManagementImage Save/ Print/ Analysis(Defect Size measurement) (HACCP 對應)
WashingIP66, Easy to wash(Water Washing)
X-ray派出量最大派出量< 1uSv/Hour
啟動環境0°C ~ 35°C
電源/產品重量220V 連線埠 Max.320kg220V 連線埠 Max.480kg220V 連線埠
Max.580kg
外形尺寸1700x809x655.5mm (HxWxD)1700x1200x775mm (HxWxD)1800x1800x1155mm (HxWxD)
消費電力0.8kw0.9kw1.6kw
