1、產品描述
WT5001-48L是一款OTP高音質的MP3語音晶片，8-BIT CISC; 支持MP3解碼，支持WAV格式.;帶有豐富的外設接口; 一個SPI,支持DMA; 驅動16 歐姆耳機; 帶實時時鐘及萬年曆時鐘模組功能;標準的RS232串口控制。雙通道LDO, 5.0V-3.3V; 3.3V-1.8V; 低功耗：待機電流為60uA；控制播放回響快速，優於同類產品；適合用於需要更換語音或者時間較長、音質要求較高的場合。
WT5001M01-16P、WT5001M02-28P和WT5001M03-28P三款MP3模組是以WT5001-48L為主控晶片開發的高音質的性能穩定的半成品模組。這三款模組都具有WT5001-48L的最小系統功能，自帶SPI-FLASH作為存儲介質，自帶一瓦功放；串口控制功能，可線上下載音樂檔案。在此基礎上各自帶有不同的特色功能，靈活配合各種情況的二次開發或直接使用。
2、WT5001-48L語音晶片特性
·WT5001-48L晶片封裝為TQFP48，模組封裝有DIP16和DIP28；
·8KB OTP，8-BIT CISC;
·DAC & MP3/WAV Decoder ，驅動16 歐姆耳機， SNR=93dB，支持MPEG 1/2/2.5 Layer3，支持MP3解碼，10 頻段均衡器可調;32 級音量可調，支持WAV格式
·一個SPI，支持SPI-FLASH線上下載語音檔案；
·支持SD卡、U 盤，SPI Flash存儲方式；
·支持4M、8M、16M、32M和64M的SPI-FLASH；
·上電默認播放SPI-FLASH的內容；
·SD/MMC/MSPRO host Controller，最大支持2G容量，可控制播放SD卡內容，能脫機拷貝SD卡的內容到SPI-FLASH中；
·USB Host/Device，可控制播放隨身碟內容，能脫機拷貝隨身碟內容到SPI-FLASH中；
·拷貝時可通過設定iSound——mp3檔案進行更改上電播放模式，包括上電是否自動播放，單曲是否循環、所有曲目循環或隨機播放；
·三種拷貝方式，包括：按鍵上電拷貝、播放A、B鍵拷貝和串口命令拷貝；
·按鍵拷貝功能鍵，有按鍵上電拷貝和按鍵選擇播放功能；
·A、B模式功能按鍵，有A、B鍵拷貝功能和A、B模式切換功能；
·一對一播放按鍵，控制播放對應地址語音，有兩種播放循環模式選擇；
·ADC按鍵，支持五個標準MP3功能按鍵，實現一個引腳控制多個按健；
·標準UART通信接口,默認波特率9600，可通過MCU或PC串口命令控制，通訊高效穩定；
·可控制插入音樂播放；
·可控制組合連續播放；
·可設定RTC，可設定定時時間；
·控制播放回響快速，優於同類產品；
·在有EEPROM時記憶設定的工作模式，上電自動識別模式。在模式切換過程中，指示燈閃爍表示模式切換成功後BUSY變低。
·內部自帶一個復位模組；
·RTC實時時鐘及萬年曆時鐘模組功能；
·一個BUSY信號輸出腳，當有音頻正在播放時，輸出高電平，平時為低；
·播放靜音電流39mA以內，上電播放SPI時間0.8s以內，性能優越；
·支持FAT16，FAT32檔案系統；
·長時間穩定工作，抗干擾能力強。
·雙通道LDO, 5.0V-3.3V; 3.3V-1.8V;
·可靈活支持各種語音開發方案。
3、WT5001-48L語音晶片及模組功能概述
WT5001-48L語音晶片是一款功能強大的OTP語音單片機晶片。WT5001-48L讓語音晶片不再為控制方式而尋找合適的外圍單片機電路，高度集成的單片機技術足於取代複雜的外圍控制電路。功能操作方式簡潔易懂，大大減少了使用和二次開發的時間。
線上SPI下載：通過下載器和本司的下載編譯軟體，單簡方便地將音樂下載到SPI-FLASH中。下載器使用簡單，編譯軟體操作方便。
ADC標準按鍵：一個接口可控制五個按鍵，節省I/O資源；完全迎合市場上MP3的播放/暫停、停止、上一曲、下一曲、音量+、音量-等功能；
按鍵拷貝功能鍵：該按鍵功能腳的正常功能為：短按時，為下一曲播放功能，當到最後一首曲時就從新回到第一首曲，且曲目的播放模式為單曲循環模式；長按時，為上電拷貝功能，即在上電前先按住該功能鍵不放開，然後上電5S後，BUSY指示燈閃爍（表示進入拷貝）後，鬆開按鍵，直到BUSY指示燈停止閃爍變暗，拷貝成功。
A、B模式功能按鍵：短按A鍵上一曲選曲，長按A鍵3S就設定成A模式；短按B鍵下一曲選曲，長按B鍵3S就設定成B模式，按鍵以低電平有效。模式A：每次上電自動播放當前(存儲器記憶)歌曲，播放一遍就停止。模式B：每次上電一次，就會播放(存儲器記憶的)下一曲，播放一遍就停止；當上電播放到最後一曲時，再上電就從第一首開始播放。
一對一按鍵：當DATA14為高時DATA16\DATA17\DATA18\DATA19分別對應1、2、3、4段語音，低脈衝觸發播放一遍就停。當DATA14為低時DATA16\DATA17\DATA18\DATA19分別對應1、2、3、4段語音，低電平保持時為單曲循環模式，當跳變到高電平時把正在播放的當前曲目播放完成就停止播放。
UART串口控制：標準的串口通訊協定，可通過傳送命令控制指定音樂檔案播放、存儲器切換、播放循環模式切換、音樂插播、多曲目組合播放、RTC設定及讀取、定時喚醒觸發等功能；
iSound-mp3文檔設定：通過設定iSound.-mp3檔案，放在SD卡裡面內容的最後位置，一併拷貝到SPI-FLASH中，這樣可以設定改變是否上電自動播放FLASH的音樂和曲目的循環模式。
4、套用範圍
WT5001-48L晶片及模組可套用在汽車電子（防盜報警器、倒車雷達、GPS導航儀、電子狗、中控鎖）、智慧型家居系統、家庭防盜報警器、醫療器械語音導航、個性語音播放器、家電（電磁爐、電飯煲、微波爐）、娛樂設備（遊樂機、語音廣告機）、學習模型（早教機、兒童有聲讀物）、智慧型交通設備（公交報站器、停車場系統）、工業控制領域（電梯、工業設備）、語音說明書、故障代碼語音解釋、玩具等領域。適合：需要更換語音或者時間較長、音質要求較高的場合。
5、選型須知
| 型號 | 封裝形式 | 外形（mm） | SPI下載 | 串口控制 | ADC_KEY | SD卡 | 帶SD卡座 | 隨身碟 | 一對一功能按健 | A、B模式 |
| WT5001M01-16P | 16PIN 模組 | 20.9*19.6 | √ | √ | √ | ╳ | ╳ | ​ | ╳ | ╳ |
| WT5001M02-28P | 28PIN 模組 | 36.2*19.1 | √ | √ | √ | √ | √ | √ | √ | ╳ |
| WT5001M03-28P | 28PIN 模組 | 36.1*19.7 | √ | √ | √ | √ | ╳ | √ | ╳ | ╳ |
| WT5001-48L | TQFP48晶片 | 9.0*9.0 | √ | √ | √ | √ | ╳ | √ | √ | √ |
| ​ | ​ | ​ | ​ | ​ | ​ | ​ | ​ | ​ | ​ | ​ |

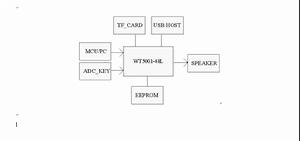

6、晶片典型套用框圖
7.1、WT5001-48L引腳分配和描述
引腳分配如下:
引腳詳細描述：
| NUM | NAME | ATTR | DESCRIPTION | 備註 |
| 1 | VDD33C | PWR | Power Switch 輸出，給外部器件提供3.3V電源 | |
| 2 | VDD33 | PWR | PAD 3.3V電源腳 | |
| 3 | VDD18 | PWR | 核心1.8V電源腳 | |
| 4 | DATA10 | IO | 功能1: GPIO[10];功能2: SPI_ CLK. | 默認為功能2 |
| 5 | DATA11 | IO | 功能1: GPIO[11]; 功能2: SPI_ MOSI. | 默認為功能2 |
| 6 | DATA12 | IO | 功能1: GPIO[12]; 功能2: SPI MISO. | 默認為功能2 |
| 7 |
| DP |
