介紹
物料由機器上部垂直落入高速旋轉的葉輪內，在高速離心力的作用下，與另一部分以傘狀形流在葉輪四周的物料產生高速撞擊與粉碎，物料在互相撞擊後，又會在葉輪和機殼之間以物料形成渦流多次的互相撞擊、摩擦而粉碎，從下部直通排出，形成閉路多次循環，由篩分設備控制達到所要求的成品粒度。
螺旋洗砂機適用於冶金、建材、水電等行業的洗選、分級、除雜等作業，用於細粒度和粗粒度物料的洗選作業。對建築用砂、築路用砂石猶為適宜。螺旋砂石洗選機功率消耗小、洗淨度高。密封結構好、全封閉傳動裝置、可調式堰板，確保了產品高效、耐用、清洗、脫水效果好、細粒產品保持穩定等特點。
適用範圍
螺旋洗砂機特別適用於製作磨料，耐火材料，水泥、石英砂、鋼砂、爐渣粉、銅礦石、鐵礦石、金礦砂、混凝土骨料、瀝青骨料等多種硬、脆物料的細碎與中碎，
用途

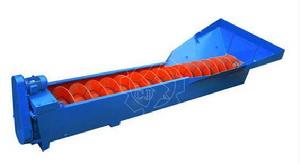

WCD型螺旋洗砂機適用於建築工地、砂石廠、玻璃廠、水電站等單位所用的較小顆粒砂石所需的洗選、分級和脫水。
WCD螺旋洗砂機洗砂機安裝
機器的安裝調整與運轉本機由製造廠裝配，並經過空車試驗合格後成台供應，用戶收貨後應仔細檢查。以便及時發現和排除在運輸途中可能帶來的問題，機器在安裝，調整和運轉時應注意：
1、 由於本機扭據大，故建議將機器安裝在混凝土基礎上，基礎上安有預埋焊件以便安裝時焊接，基礎深度和面積按土質條件單獨計算，建議基礎重量大致為機器重量的3倍，機器安裝尺寸參閱基礎圖。
2、安裝到位後，應檢查減速機大小齒輪是否移位，水箱與大輪斗間隙是否一致，調整好後將機器固定焊在基礎上。
3、 應加注潤滑油，調整油麵高度，一般取軸中心以下50%為宜。
4、機器安裝和調整妥後，進行試運轉，空載試車應達到：
（1） 連續運轉2小時。
（2） 所有堅固件應牢固，無鬆動現象。
（3） 減速機、齒輪箱無不正常的響聲。
5、 負載試車除達到空載試車要求外，還應滿足以下要求：
（1） 給料時，不能使物料強烈衝擊水箱，不許偏載加料和堆滿水箱，以免損壞輪斗和機體。
（2） 給料的最大料度就符合設計規定。
結構特點
1、結構簡單，運行穩定。
2、適用於各種各樣的工作環境。
3、軸承和水、物料分開，避免機器過早因污染生鏽而引發的損壞現象。
4、所洗物料流失少、選洗效率高，可完全滿足高等級用料的要求。
5、使用壽命比較長，幾乎沒有易損件。
6、極少情況下需要維修，因此可大大降低成本。
工作原理
螺旋洗砂機是在傾斜布置的水槽下部形成沉澱池，螺旋頭部沒入沉澱池內，螺旋由電動機經減速機減速驅動螺旋旋轉，由沉澱池底部給入清洗水，從而完成清洗，脫水和分級三種功能。
技術參數
| 型號Model | WCD-1500 | WCD-1118 | WCD-914 | WCD-762 | WCD-610 | WCD-508 |
| 螺旋直徑Screw Diameter(mm) | 1500 | 1118 | 914 | 762 | 610 | 508 |
| 槽體長度Length of Tub(mm) | 10512 | 9554 | 7815 | 7620 | 7225 | 6705 |
| 洗選粒度Washing Granularity(mm) | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
| 生產能力Capacity(t/h) | 130-220 | 100-175 | 75-100 | 50-75 | 40-50 | 20 |
| 螺旋轉速Speed of Screw(rpm) | 13 | 18 | 20 | 26 | 32 | 38 |
| 電機功率Motor Power(kw) | 18.5 | 15 | 11 | 11 | 7.5 | 5.5 |
| 耗水量Water Consumption(t/h) | 14-190 | 20-168 | 10-80 | 9-63 | 6-63 | 6-60 |
| 機器重量Weight(kg) | 16580 | 8693 | 6500 | 5225 | 3800 | 2670 |
| 外形尺寸Overall Dimensions(長x寬x高) (mm) | 12702x4400x5575 | 10808x3885x4860 | 8430x2604x3877 | 8545x2650x3862 | 8000×2050×1400 | 8000×2343×1430 |
| 型號Model | 2WCD-1118 | 2WCD-914 | 2WCD-762 |
| 螺旋直徑Screw Diameter(mm) | 1118 | 914 | 762 |
| 槽體長度Length of Tub(mm) | 9352 | 6886 | 6886 |
| 洗選粒度Washing Granularity(mm) | ≤10 | ≤10 | ≤10 |
| 生產能力Capacity(t/h) | 200-300 | 150-200 | 100-145 |
| 螺旋轉速Speed of Screw(rpm) | 17 | 21 | 26 |
| 電機功率Motor Power(kw) | 2x15 | 2x11 | 2x11 |
| 耗水量Water Consumption(t/h) | 200-250 | 120-150 | 136-182 |
| 機器重量Weight(kg) | 19800 | 13500 | 8140 |
| 外形尺寸Overall Dimensions(長x寬x高) (mm) | 11580x4890x4860 | 8530x3850x4830 | 8440x3250x4790 |
