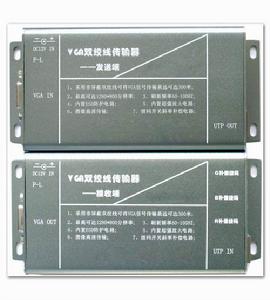

為了解決VGA信號較長距離的傳輸時,發生的圖像重影,顏色失真等問題,是專為網路平板顯示及大螢幕幕牆顯示廣告工程、工業自動化控制、醫療設備、安防監控、多媒體教學等顯示系統工程中高質量VGA視頻信號長距離傳輸的需求而專業設計的集VGA信號轉換、分配、驅動、接收和還原功能為一身的信號傳輸系統。它可以將VGA信號通過非禁止五類網線上平衡傳輸,以增強對共模噪聲及干擾信號的抑制,同時大幅度地節約線材成本並簡化了工程布線。採用專利技術將H和V信號編碼至RGB信號上加重處理後傳送,僅利用CAT-5電纜的三對雙絞線完成VGA、SVGA、SXGA、XGA、SXGA的RGBHV信號的平衡編解碼,並採用遠距離高頻補償加重處理,頻寬高達350MHz。使XGA(最高1600*900/60Hz)的傳輸距離達到300米,以滿足大型工程投影機、顯示器、TFT-LCD TV、PDP信號傳輸的需要。由於整個傳輸系統採用了加權零值拆分的平衡傳輸的專利技術,因此雙絞線在傳輸信號時不會對外造成EMI的干擾。可通過設定撥碼開關來調整傳輸距離的遠近。
二、產品優勢
★不需任何軟體安裝、即插即用
★不需伺服器、交換機、路由器、HUB及終端工作站組網
★不需IP占用和設定、無防火牆、無TCP/IP協定及網路維護!
★點對點實時高保真視頻同步傳輸
★採用廉價的非禁止雙絞線傳輸高清VGA視頻
三 、產品參數:
★電源:DC 12V/1A
★工作溫度:-25℃~+70℃
★儲存溫度:-40℃~+80℃
★產品尺寸:124.5mm*66mm
★輸入接口:HDI5PIN (VGA母頭)
★輸出接口:HDI5PIN (VGA母頭)
★頻寬:300MHz(-3dB)滿載
0-130MHz+3dB到-3dB
★輸入電平範圍:0.5-2.0V p-p
★輸入電平誤差:小於3mV
★輸入阻抗:75Ω
★輸出阻抗:75Ω
★信噪比:60dB
★接口類型:HDB15,RJ45
★視頻規格:VGA, SVGA, XGA, SXGA, UXGA, LCD
★網線規格:CAT5, CAT5E, CAT6UTP電纜
★最大傳輸距離:300m
四、接收端信號補償調整方法
如果第一組的R補償第一位撥下,則其他兩組也把第一位撥下;
Utp線纜長度
(米) 三組撥碼開關狀態
R1,G1,B R2,G2,B2 R3,G3,B3 R4,G4,B4
0-75 開 關 關 關
75-150 關 開 關 關
150-225 關 關 開 關
225-300 關 關 關 開
注意:
1 . 撥碼開關向下撥為開。
2 . 根據線纜情況不同,您可能需要根據圖像亮度調整這3組補償開關,使得圖像最佳為止。
六、顯示器解析度和刷新頻率說明
VGA雙絞線傳輸器支持的解析度和刷新頻率刷新頻率
解析度 60Hz 70Hz 75Hz 85Hz 100Hz
640*480 支持 支持 支持 支持 支持
800*600 支持 支持 支持 支持 支持
1024*768 支持 支持 支持 支持 支持
1152*864 支持 支持 支持 支持 支持
1280*600 支持 支持 支持 支持 支持
1280*720 支持 支持 支持 支持 支持
1280*768 支持 支持 支持 支持 支持
1280*960 支持 支持 支持 支持 支持
1280*1024 支持 支持 支持 支持 支持
1400*1050 支持 支持 支持 支持 支持
1600*900 支持 支持 支持 支持 支持
1600*1200 支持 支持 支持 支持 支持
1920*1080 支持 支持 支持 支持 支持
註:由於不同的顯示器所支持的解析度和刷新頻率略有不同,請按照實際的顯示效果調整解析度和刷新率,達到顯示的最佳效果為準!
