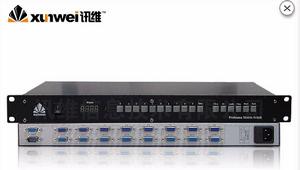

一、VGA矩陣控制器
矩陣切換器根據不同的套用領域，所要求的技術指標也不同。
二．矩陣切換的概念及功能
矩陣的概念引用高數中的線性代數的概念，一般指在多路輸入的情況下有多路的輸出選擇，形成下圖的矩陣結構，既每一路輸出都可與不同的輸入信號“短接”，每路輸出只能接通某一路輸入，但某一路輸入都可(同時)接通不同的輸出，如下圖。
輸出1=輸入1，輸出2=輸入2，而輸出3=輸出4=輸入3，或者說，每一路輸出可“獨立”地在輸入中進行選擇，而不必關心其它通道的輸出情況，即可以與其它輸出不同，也可以相同。舉例說，8選4是指有4個獨立的輸出，每個輸出可在8個輸入中任選，或者說有4個獨立的8選1，只是8個輸入是相同的。經常與此混淆的是分配的概念，比如8選1分4，是指在8個輸入中選擇出1個輸出，並將其分配成4個相同的輸出，雖然外觀上看有4個輸出，但這4個輸出是相同的，而不是獨立的。一般習慣中，將形成M×N的結構稱為矩陣，而將M×1的結構稱為切換器或選擇器，其實不過N=1而已，我們在討論時都當作矩陣對待。
矩陣切換器的功能是在多路信號輸入的情況下，可獨立地根據需要選擇多路(包括1路)信號進行輸出，完成信號的選擇。
三．矩陣切換的原理與技術指標
1. 電路原理切換原理上就是選擇，選擇的方式有很多種，最簡單的就是將信號線直接接在一起，比如接線板，利用人工將輸出信號線跳接在輸入信號線上，也可完成選擇，或利用琴鍵開關完成接通與斷開，當然這是人工操作的，機械的，不存在指標等技術問題，故不作為矩陣切換討論。第二種方式，利用繼電器也可完成選擇，利用電平控制繼電器的通斷，可完成輸出線與輸入信號之間的斷開與聯接，也可完成信號的選擇，第三種方式是根據電路原理，利用晶片內部電路的導通與關閉進行接通與關斷，並可通過電平進行控制完成信號的選擇。
繼電器方式與晶片方式各有優缺點。
繼電器方式：如果不考慮輸入匹配與輸出驅動的電路部分的話，它與聯線方式一致，是靠物理接觸進行接通與斷開，從這個角度上講，是沒有什麼指標概念的(最多有接觸電阻和反應時間)，因此技術指標好且價格低廉，其缺點在於穩定性較差，畢竟是靠物理接觸，繼電器有一定壽命，原則上講，有8萬次平均無故障操作且操作時有聲響，由於線路板走線原因，不能做的規模較大，顯得不夠高檔。
晶片方式：由於靠電路進行接通與關斷，晶片本身存在技術指標(在輸入匹配與輸出驅動一樣的情況下)，因此要保障技術指標，就要選擇專用的切換晶片，因此價格較高，但穩定性好，可形成的矩陣規模較大。
矩陣切換器根據不同的套用領域，所要求的技術指標也不同。以廣電行業為例，為保證終端的顯示質量，廣電行業將整個信號傳輸過程，從攝像頭開始到電視機為止，都進行了技術指標分配，對模擬矩陣切換和分配，所定的技術指標如表：GB/T14236-93 與本公司KT-128*32實例指標：
3．國標中日常用到最主要的指標如下1) 隨機信噪比：信號通過任何設備，都會因為引入“噪聲”而使質量變差，信噪比就是指信號與所產生的噪聲的比，該值越大，表示引入噪聲越小，在視頻信號時，(6MHZ以內)信噪比要求至少達到65dB。
2) 幅頻特性：信號通過設備時，各種頻率的信號會有不同的衰減，一般是頻率越高，衰減越大，對視頻信號而言，一般不用頻寬的概念(衰減3dB時的頻率)，而是採用在6MHZ的頻譜內(視頻信號的頻譜都在6MHZ以內)最大的衰減量，標準要求不超過0.2dB，如果考慮到音頻的調製，在8MHZ內不超過0.5dB。
3) 路間串擾：多路信號在同一設備中，由於空間的輻射與電源的波動，彼此之間會形成干擾，稱為串擾。串擾不能大於-55dB。
1) 監控行業：監控行業中，由於信號只經過攝像，傳輸(一般是基帶傳輸)，控制與顯示，且顯示時對圖象的質量要求相對較低，只要能看清，並不作轉播等工作，因此監控行業對矩陣的要求是功能多(能帶雲台控制、報警等)、指標低，此行業對矩陣的指標無明確的強制要求。
2) 廣電和視頻會議：廣電不必多言，肯定是服從國標，按廣播級標準要求，值得一提的是視頻會議領域，視頻信號要經傳輸，記錄和轉播，且客群對圖象質量也有較高要求，故應選擇廣播級指標，而不能簡單地採用監控類產品。
3) VGA信號套用：由於VGA信號頻寬較寬，而且是有五路信號(R、G、B、H、V)同時傳輸，因此要求各通道的指標儘可能高(在6MHZ之內應滿足廣電的要求)，且必須保持一致，應該按照廣播級對分量設備的技術要求。但由於VGA信號切換不象廣電中套用得廣，牽扯到廣大的用戶，故現在也沒有強制的指標標準。
四．矩陣切換器的選擇和常見問題
1) 種類選擇，廣電和視訊會議套用，應選用廣播級產品，監控套用可採用監控類產品，VGA信號(有些人也將其視為視頻)要採用VGA信號矩陣。
2) 大小選擇：在一個工程中，應將音頻信號和視頻信號和VGA信號看成三種不同的媒體。音頻信號一般情況下輸入數量較多，如話筒和CD以及碟機的音頻等，但考慮到功放和音響一般只有一套，最多在功放之前加一級調音台進行混音，有可能需要幾路信號，因此音頻矩陣的輸出不會很大，比如可以32×8或64×8，但沒必要選擇32×32或64×64，除非是廣電和視訊會議傳輸，每路視頻一定會有音頻同步傳送。
在設計方案時，信號源的數量比較容易確定，看看有多少個信號源，矩陣的輸入數量就定下來了，但要考慮好獨立的輸出通道個數，這是根據系統的操作模式而定，有時可能有幾台顯示設備之間僅有分配關係(彼此永遠一致，不獨立)那么就可考慮占用一個輸出口再加分配器，如果這些設備有可能是獨立的，那么還是各占一個獨立的輸出口好一些。
在很多情況下，輸入和輸出數量很大，如果採用大型矩陣，造價會較高(矩陣是越大越難作、成本也越高)可以考慮是否能夠分組使用，例如在監控時，可以讓顯示牆中某些顯示設備只顯示某一區域的信號，而其它設備各自顯示其它特定區域的信號，那么就可將大規模矩陣折分成小規模的矩陣(如將128×64折分成4台32×16)如果各區之間有可能需要互傳信號，也可採用如下圖中的結構：
五.VGA矩陣控制器的電路原理
切換原理上就是選擇，選擇的方式有很多種，最簡單的就是將信號線直接接在一起，比如接線板，利用人工將輸出信號線跳接在輸入信號線上，也可完成選擇，或利用琴鍵開關完成接通與斷開，當然這是人工操作的，機械的，不存在指標等技術問題，故不作為矩陣切換討論。第二種方式，利用繼電器也可完成選擇，利用電平控制繼電器的通斷，可完成輸出線與輸入信號之間的斷開與聯接，也可完成信號的選擇，第三種方式是根據電路原理，利用晶片內部電路的導通與關閉進行接通與關斷，並可通過電平進行控制完成信號的選擇。
VGA矩陣切換器的繼電器方式與晶片方式各有優缺點。
繼電器方式：如果不考慮輸入匹配與輸出驅動的電路部分的話，它與聯線方式一致，是靠物理接觸進行接通與斷開，從這個角度上講，是沒有什麼指標概念的(最多有接觸電阻和反應時間)，因此技術指標好且價格低廉，其缺點在於穩定性較差，畢竟是靠物理接觸，繼電器有一定壽命，原則上講，有8萬次平均無故障操作且操作時有聲響，由於線路板走線原因，不能做的規模較大，顯得不夠高檔。
晶片方式：由於靠電路進行接通與關斷，晶片本身存在技術指標(在輸入匹配與輸出驅動一樣的情況下，因此要保障技術指標，就要選擇專用的切換晶片，因此價格較高，但穩定性好，可形成的矩陣規模較大。
六、VGA矩陣信號雙絞線傳輸技術
為解決這些傳輸中的問題，近兩年一種採用普通網線（雙絞線）為傳輸介質的VGA視頻傳輸技術迅速成為目前VGA視頻傳輸技術的熱點。
該傳輸方式採用一個傳送器一個收接受器，傳送器將VGA視頻信號進行重新編碼以差分信號在網線上面傳輸，到遠端接收器解碼還原成VGA視頻信號。網線傳輸採用的視頻差分技術，每對雙絞線傳輸一個信號的時候，都是同時發出波形相同、極性相反的信號，這樣一對雙絞線對外發散的信號就相互抵消為零，從技術上就解決VGA信號內部的串擾問題。
網線裡面只有4對雙絞線，用網線傳輸VGA的五種信號的時候怎么辦？早期我們把VGA信號里面的RGB分3對雙絞線傳輸，剩下一對傳輸HV信號，
七、為什麼VGA矩陣輸出的信號缺色（偏色）
a，輸入的信號缺色，或者輸入的線有沒焊接好的接頭；b，輸出的線，或者輸出的顯示設備的接口沒焊接好；c，矩陣的接口沒焊接好。d.可以換信號線，還可以把信號源的信號直接接在顯示器上，這樣可以判斷矩陣的好壞，可以也可以換個顯示器看看，這樣可以判斷顯示器的好壞
