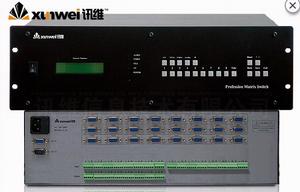

VGA矩陣切換器全系列產品（XW-VG0808）
訊維品牌：VGA矩陣4系列 | XW-VG0402 | XW-VG0404 | ||
VGA矩陣8系列 | XW-VGA0801 | XW-VG0804 | XW-VGA0808 | |
VGA矩陣16系列 | XW-VG1601 | XW-VG1604 | XW-VG1608 | XW-VG1616 |
VGA矩陣32系列 | XW-VG3204 | XW-VG3208 | XW-VG2316 | XW-VG3232 |
VGA矩陣64系列 | XW-VG6408 | XW-VG6416 | XW-VG6432 | XW-VG6464 |
產品概述
訊維VGA系列矩陣是一款優質寬矩陣切換器，音視頻可分控。內部採用高頻寬矩陣開關晶片，實現邏輯矩陣功能，任意選擇搭配輸出切換，自帶緩衝，輸出更加穩定，圖象清晰無重影，使信號傳輸衰減降至最低，確保圖象信號能高保真輸出。內嵌智慧型控制，方便用戶與各種遠端控制設備配合使用。功能特點
採用最新32位內嵌式處理器；採用500M高頻寬晶片，具有長線驅動功能，無損傳輸可達20米；
自主開發高解析度顯示設計電路
採用信號長距離傳輸失真增益補償技術；
採用數字同步識別處理（DSIP）技術；
8進8出VGA矩陣任意切換；
內置輪循切換功能，能任意設定間隔時間和通道；
內置16組場景存儲功能，能直接在面板或者紅外線遙感操作；
電腦視頻輸入和輸出端採用HD15PIN（VGA）接口；
專用連線埠，能直接和數字信控DIC-WT610C無線觸控螢幕連線，即插即用；
特有TCP/IP網路控制管理功能，能通過乙太網控制；(*選配)
採用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便；
本產品帶有斷電現現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能
本產品是具有高可靠性的智慧型設備，設計中採用容錯技術，並採用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換；
本產品帶有掉電現現場切換記憶保護，具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備（如：數字信控、快思聰等）配合使用；
兼容市場所有同類產品的代碼和指令；
國際通用寬電壓設計，可適應交流110～240V，50/60Hz；
高品質、大批量生產，有較高的兼容性和穩定性，
可設定ID地址實現多機級聯，最多可以級聯255台矩陣。
主要技術指標參數：
路由規格：8*8
頻寬:500MHz
亮度色度干擾 ：-50dB@10MHz
信號類型：數字VGA，數字TMDS
微分相位I/0S：<1.28度，3.58MHz
微分增益誤差 ：0.1%, 3.58-4.43MHz
隔離度(串擾) ： <-85db(10MHz)
輸入信號電平：1.2伏p－p ，5伏p－p（TTL）
非線性失真 ： <0.02%/0.02º (RL=150Ω)
支持解析度：高清480i～1080p/640X480～1600X1200（60Hz）
輸入輸出接口：HD15PIN（VGA）
控制方式：RS-232、紅外、鍵盤面板
控制協定：9600 波特， 8 位， 1 個停止位，無奇偶校驗
產品規格：
電源AC：110V - 240V , 50 / 60 Hz
功率：10W—120W（VGA矩陣全系列產品）
尺寸：48cm x 30cm x (7-46) cm
重量：2.2 — 8.0kg
機架安裝：19英寸標準 2U - 15U高度
平均故障間隔時間MTBF：36000 小時
附屬檔案：
標準配置：說明書、控制軟體、電源線、控制線
可選配置：DIC-WT610C無線真彩觸控螢幕、RS-422控制口、紅外遙控器、區域網路串口控制器等
VGA矩陣切換器常見故障及維護
1) 當VGA矩陣所接外設投像有重影，如投影機有重影時，一般不是主機問題，可能是投影機沒有正 確調好，應對投影機相應按鈕進行調節。2) 當出現顏色丟失或都無視頻信號輸出，可能是VGA頭沒接好。
3) 當遙控器不能控VGA矩陣時：
a．可能是電池沒電了，請更換電池；
b．可能是遙控器壞了，請維修。
4) 當串口(一般指：電腦串口)控制不了VGA矩陣時，看軟體串口是否與所接設備串口對應。
5) 如果VGA矩陣輸入輸出信號能切換，但沒有bb叫聲，可能主機內部蜂鳴器壞了，請送專業人員進行維修。
6) VGA矩陣切換時，蜂鳴器有響聲，但無相應投像輸出：
a．看相應的輸入端是否有信號。(可用示波器或萬用表進行檢測)如果沒有信號輸入，有可能是輸入接線斷了，或接頭鬆了，更換接線即可。
b．看相應的輸出端是否有信號。(可用示波器或萬用表進行檢測)如果沒有信號輸出，有可能是輸出其接線斷了，或接頭鬆了，更換接線即可。
c．以上兩種情況都更換後都不行，可能主機內部故障，請送專業人員進行維修。
7) 如果power燈不亮，且LCD無顯示，操作無反應，可能電源供電不正常。
8) 輸出圖像受干擾，有可能輸入輸出設備沒接地。
9) 蜂鳴器有bb叫，LCD顯示正常，串口有返回，但無投像輸出或無音頻輸出
a．可能RCA頭鬆了，更換即可。
b．可能接線短路了，更換即可。
c．可能接線內部線斷了，更換即可。
10) VGA矩陣面板按鍵、串口、遙控都無法控制時，可能主機內部已經損壞，請送專業人員進行維修。
