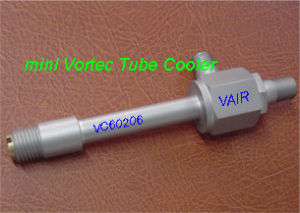

緯爾VAIR™渦流管(VortexTube)
渦流管(VortexTube)又稱渦旋管、渦流冷卻管、渦旋製冷器、渦流製冷管、渦旋製冷管、冷氣管等
渦流管簡介
輸入一定壓力的壓縮空氣，通過渦流管內部能量轉換，一端產生冷空氣（在7Bar,25℃乾燥空氣的前提下最低冷氣溫度可達-45℃,溫度最大降幅達-70℃），一端產生熱空氣（最高溫度可達 110℃）。熱氣端裝有一個小型的可調節閥門，有手動調節旋鈕，這樣就可以手動調節冷氣流的溫度和氣流量,當用調節旋鈕來將製冷係數調得越小時，冷氣的溫度就越低。
VAIR氣動擁有全球領先的渦流管制冷技術，可以按照用戶的實際套用需要設計製造出各種型號和尺寸的渦流管，VAIR渦流管冷氣溫度低，冷氣量大，製冷效率高，規格齊全，價格優惠，是您局部冷卻的最佳選擇。
渦流管工作原理
具有一定壓力的壓縮空氣進入渦流管噴嘴後膨脹加速，當加速後的氣流進入一個圓柱型渦流發生器，旋轉的氣流以1,000,000rpm的旋轉速度沿熱管壁進入熱管內部，熱管內氣流經渦流交換後產生能量的分離,氣流被分割成兩股氣流——一股是熱氣流，另一股是冷氣流。在熱管的終端，一部分壓縮空氣通過調節閥以熱空氣的方式瀉出,剩餘的壓縮空氣以較低速度通過進入熱管旋轉氣流的中心返回，這股冷氣流通過發生器中心形成超低溫冷氣匯集到冷氣端排出。
VAIR渦流管的特點
*可產生從-45°F(-45°C)到 230°F( 110°C)溫度的冷、熱氣流。
*只需過濾的工廠用壓縮空氣，操作方便、輕巧便攜、價格低廉。
*無氟利昂等化學冷媒物質，無殘留廢棄物需要清理，無需清洗。
*無需用電，無火花閃現的危險，無磁線/射頻干擾，安全性好。
*氣源可及時開/關，易於控制，無需昂貴的設備，製冷成本極低。
*不鏽鋼結構持久耐用，耐腐蝕，無運動部件運行可靠、免維護。
*VAIR渦流管規格齊全,空氣流量從1.5CFM到1100CFM(43LPMto31130LPM)。
*VAIR渦流管所有規格都是特定的結構設計,每種規格都可以達到最佳的冷卻效果。
*VAIR氣動擁有核心的渦流管計算機模擬技術,可以製作用戶所需多種規格的渦流製冷管。
渦流管型號參數
VAIR氣動科技可以按照用戶的實際套用需要設計和製造出各種型號和尺寸的渦流管。VAIR氣動科技設計和製造的渦流管的規格範圍如下：
微型:VC62001 VC62002
小型:VC62004 VC62006 VC62008
中型:VC60010 VC60015 VC60020 VC60025 VC60030 VC60035
大型 :VC60025H, VC60030H, VC60035H, VC60040H
渦流管的套用舉例
渦流冷卻管結構簡單，使用方便，套用廣泛。VAIR渦流管更有多系列渦流管(01系列~999系列)供您選擇使用，套用舉例如下；
1、在機械加工中可替代冷卻液，用於提高生產效率、工作精度、光潔度和工具壽命，且無污染。不需使用冷卻劑，用低溫空氣來冷卻，不會有煙霧及高溫熱度，使工作環境變差。機械加工時刀具溫度上升，會加速磨損，使用低溫空氣冷卻除可防止刀具破損，防止切削粉屑附著於刀具上。鑽孔加工時鑽頭壽命的延長。
2、冷卻電氣控制櫃，以防止設備過熱引起的設備控制失靈，使設備可靠運行。控制櫃內因熱造成電氣、電子控制組件損害，與使用送風機或冷卻酶的設備相比較，可保持盤內較乾燥與環境清潔，並減少粉塵產生與無維修問題困擾。
3、攝像機防護罩內部製冷，可用於高溫環境下攝像機冷卻裝置，結構簡單、節能。高溫爐熔接裝置等感應器或電氣系統冷卻。工業用TV照相機冷卻。IC等電子部品冷卻測試。
4、用作恆溫儀，提供實驗室樣品試驗所須低溫，可製成實驗室用恆溫水槽。恆溫器的精確度測試時冷卻。
5、工業焊縫製冷，高效、方便。產生的冷空氣能通過導管\萬向管等對發熱電機\部件\切割刀具\高溫鏡頭\PCB\SMT\光纖產品\變頻控制櫃等快速降溫.保護設備，提高工藝質量,縮短流程時間.防爆工業監視和高溫工業監視系統
